2.4.6 USB 连接器（J8、J10）

注：

必须先为 EVM 通电，然后再连接 USB 电缆。在为电路板通电之前插入 USB 电缆可能会导致电路板卡在永久复位状态。如果发生这种情况，只需拔下 USB 电缆，对 EVM 执行下电上电，然后再插入 USB 电缆，即可解决该问题。

AWR2944EVM/AWR2944PEVM 有两个标准 Micro USB 连接器。

Micro USB 连接器 J10 可通过 FTDI 芯片访问 AWR2944 UART、SPI、I2C、RS232 和 SOP 接口。

表 2-7 J10 引脚分配
引脚编号 说明 引脚编号 说明
1 FTDI_VBUS 2 FTDI_USBD_N
3 FTDI_USBD_P 4 FTDI_USBID
5 GND 6 GND
7 GND 8 GND
9 GND 10 GND
11 GND
AWR2944EVM, AWR2944PEVM FTDI USB 端口图 2-14 FTDI USB 端口

Micro USB 连接器 J8 可通过 XDS110 仿真器访问 AWR2944 的 JTAG、MSS_UARTA 和 MSS_UARTB 接口。

这是用于将二进制文件刷写到板载串行闪存和进行开箱即用 (OOB) 演示的 UART 接口。

注： OOB 演示只需将 J8 连接到 PC。J10 不用于 OOB 演示。
表 2-8 J8 引脚分配
引脚编号 说明 引脚编号 说明
1 XDSET_VBUS 2 XDSET_D_N
3 XDSET_D_P 4 XDSET_ID
5 GND 6 GND
7 NC 8 NC
9 GND 10 GND
11 GND

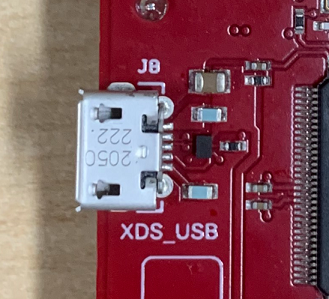

AWR2944EVM, AWR2944PEVM XDS USB 端口图 2-15 XDS USB 端口
