2.5 天线

AWR2944EVM/AWR2944PEVM 包括用于四个接收器和四个发射器的板载刻蚀天线，能够跟踪多个对象，包括距离和角度信息。这种天线设计可以同时估算方位角和仰角，从而在三维平面中实现物体检测（请参阅图 2-17）。

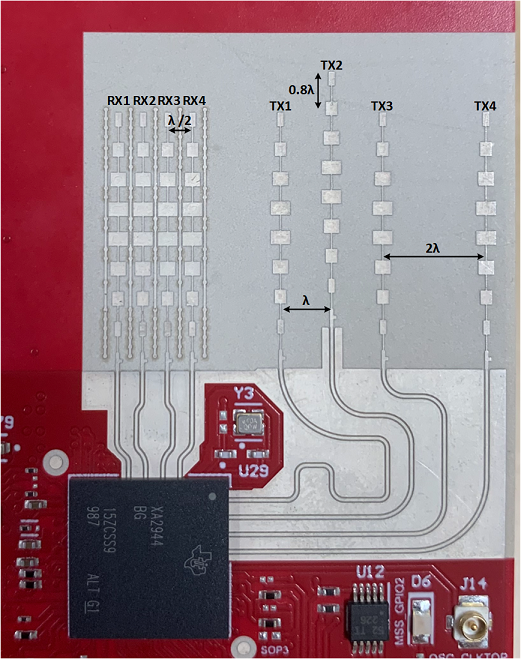

AWR2944EVM, AWR2944PEVM AWR2944EVM 天线设计图 2-17 AWR2944EVM 天线设计

图 2-17 中所示的天线布置会产生图 2-18 中所示的虚拟天线阵列。

AWR2944EVM, AWR2944PEVM 虚拟天线阵列图 2-18 虚拟天线阵列

76GHz 至 81GHz 频段的天线峰值增益为 13dBi。水平面（H 面）和仰角平面（E 面）的天线辐射图分别如图 2-19 和图 2-20 中所示。

可以根据下面提供的辐射方向图来确定天线设计的波束宽度。例如，与视轴相比，增益下降了 3dB，据此可算出水平 3dB 波束宽度约为 ±30 度（请参阅图 2-19），仰角 3dB 波束宽度约为 ±3 度（请参阅图 2-20）。同样，水平 6dB 波束宽度约为 ±45 度（请参阅图 2-19），仰角 6dB 波束宽度约为 ±5 度（请参阅图 2-20）。

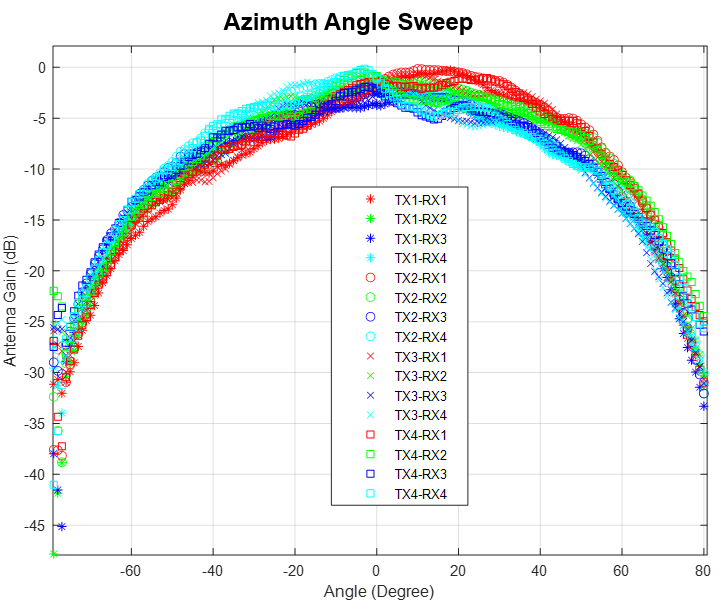

AWR2944EVM, AWR2944PEVM 随方位角变化的辐射图图 2-19 随方位角变化的辐射图

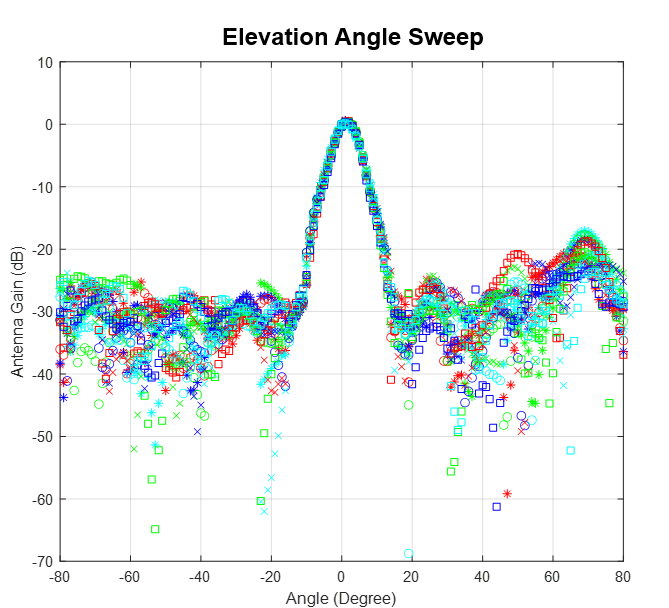

AWR2944EVM, AWR2944PEVM 随仰角变化的辐射图图 2-20 随仰角变化的辐射图
