2.4.1 MIPI 60 引脚连接器 (J19)

该连接器提供标准 MIPI 60 引脚接口（如图 5 所示），用于通过 XDS560pro 等仿真器实现 JTAG、CSI2 和跟踪功能。有关仿真和跟踪接头的更多信息，请参阅仿真和跟踪接头技术参考手册。此连接器还提供对 CSI_RX 通道的访问，从而允许回放或馈送外部数据，并绕过射频前端，从而支持对已知数据集进行测试和算法开发。

要使用此接口，需要将 AWR2944EVM/AWR2944PEVM 中的 JTAG 线路多路复用至 MIPI 60 引脚连接器。有关更多详细信息，请参阅节 2.8.1。

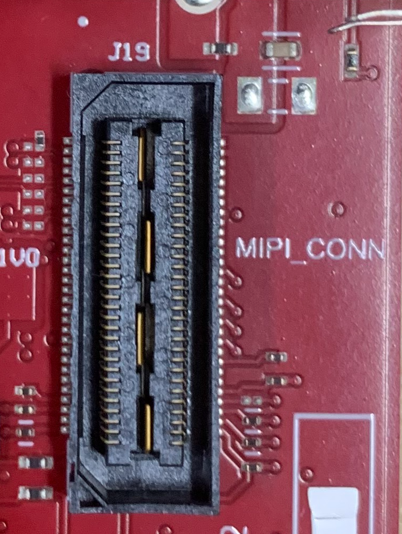

AWR2944EVM, AWR2944PEVM 60 引脚 MIPI 连接器图 2-8 60 引脚 MIPI 连接器

表 2-1 提供了 MIPI 60 引脚连接器的引脚分配详细信息。

表 2-1 J19 引脚分配
引脚编号 说明 引脚编号 说明
1 MIPI_VREF_DEBUG 2 MIPI_TMS
3 MIPI_TCK 4 MIPI_TDO
5 MIPI_TDI 6 MIPI_NRST
7 MIPI_RTCK 8 MIPI_TRSTPD
9 MIPI_JTAG_NRST 10 NC
11 NC 12 MIPI_VREF_DEBUG
13 TRACE_CLK 14 NC
15 MIPI_DBG_DETECT 16 GND
17 TRACE_CTL 18 NC
19 TRACE_DATA0 20 NC
21 TRACE_DATA1 22 NC
23 TRACE_DATA2 24 NC
25 TRACE_DATA3 26 NC
27 TRACE_DATA4 28 NC
29 TRACE_DATA5 30 NC
31 TRACE_DATA6 32 NC
33 TRACE_DATA7 34 NC
35 NC 36 NC
37 NC 38 NC
39 NC 40 NC
41 NC 42 GND
43 NC 44 CSI2_CLK_P
45 NC 46 CSI2_CLK_N
47 NC 48 GND
49 NC 50 CSI2_1_P
51 NC 52 CSI2_1_N
53 NC 54 GND
55 NC 56 CSI2_0_P
57 GND 58 CSI2_0_N
59 NC 60 GND
