2.10.4 按钮

表 2-15 按钮开关
参考 用法 说明 图像
SW1 复位

该开关用于复位 AWR2944、PMIC、XDS110 和 FTDI 器件。

 AWR2944EVM, AWR2944PEVM

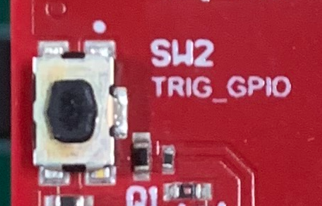

SW2 GPIO_28 按下该按钮后，GPIO_28 应拉至高电平。 AWR2944EVM, AWR2944PEVM
SW3 CANB_WAKE 用于唤醒 CANB 收发器 AWR2944EVM, AWR2944PEVM
