2.3 电源连接

AWR2944EVM/AWR2944PEVM 由 12V 电源插孔（电流能力 >2.5A）供电。通电后，AR_NRST、VBAT_INT 和 5V0 LED 会亮起，表明电路板已通电。

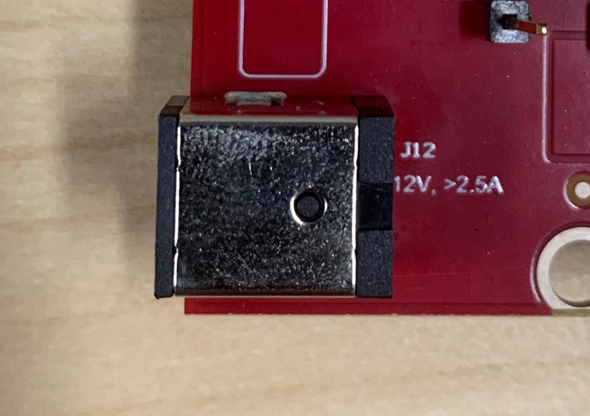

AWR2944EVM, AWR2944PEVM 12V 电源连接器图 2-7 12V 电源连接器
注： 向 EVM 提供 12V 电源后，TI 建议按一次 NRST 开关 (SW1)，以提供可靠的启动状态。
