3.1 IEPE 传感器

集成电子压电式 (IEPE) 传感器是一款具有集成式电荷放大器和阻抗转换器的压电式振动传感器（请参阅图 3-1）。将放大器集成在靠近传感器的位置可显著降低传感器噪声。IEPE 传感器的一个主要优势是传感器可互换。

IEPE 传感器在商业上也称为集成电路压电式 (ICP®)、恒定电流线路驱动器 (CCLD)、Isotron®, DeltaTron® 和 Piezotron®。

市场上通常提供单轴、双轴和三轴 IEPE 加速计，每个轴具有一个双线连接器。输出与加速度成比例的传感器更为常见（加速计），但也提供与速度成比例的输出。

向双线连接施加恒定电流，IEPE 传感器从中汲取功率并建立约 10V 的恒定直流偏移。振动感测值叠加在传感器输出端的这一直流信号上，此传感器输出端通常与传感器接口电路交流耦合。

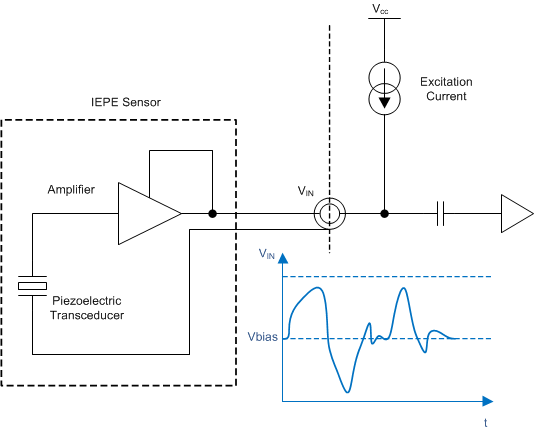

GUID-569EFB33-8CF7-4080-AEB7-D0904695A694-low.gif图 3-1 IEPE 传感器概念电路
