4.4.1 本底噪声和动态范围

在进行本底噪声和动态范围测试时，并不为激励电流电路和升压级通电。

首先将 ADC 输入多路复用器设置为偏移测试模式。

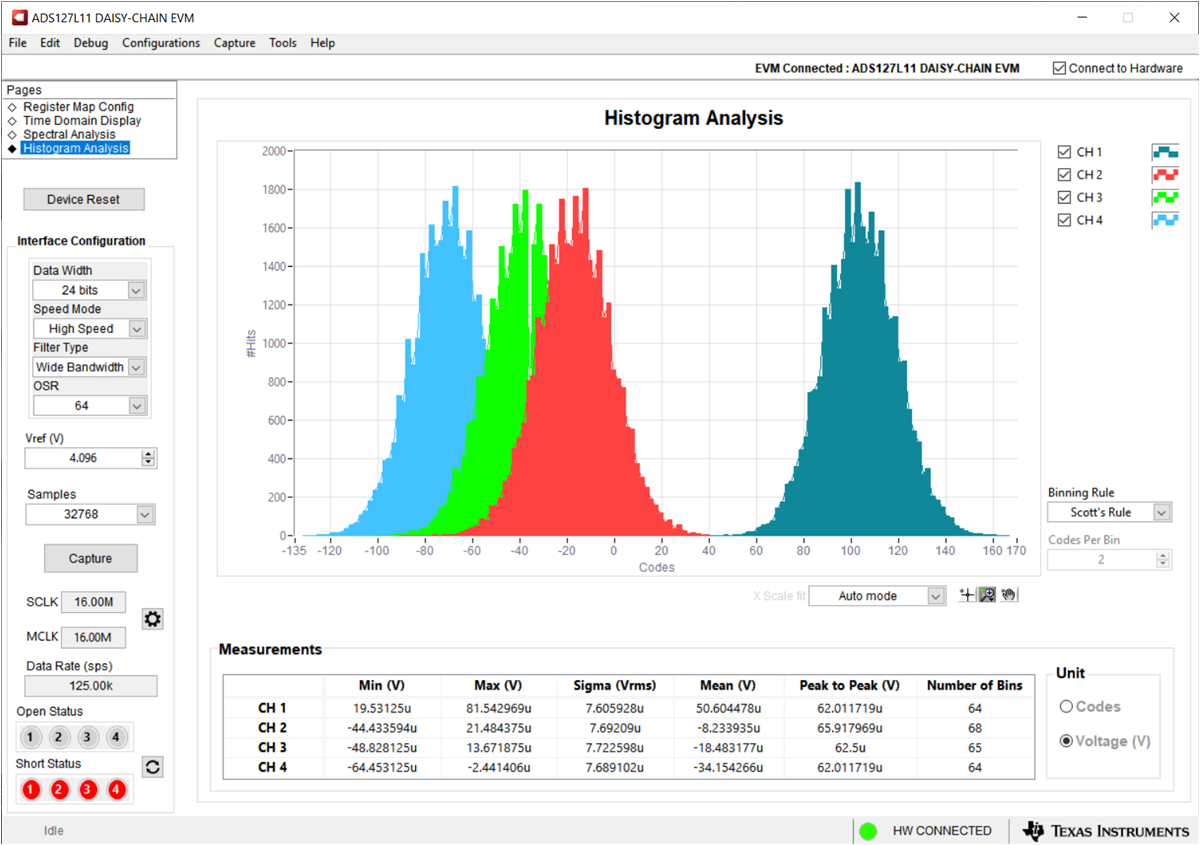

GUID-20220829-SS0I-G39Z-34X6-LKDGV1MF5DJD-low.png图 4-9 ADC 输入短路的直方图（测试模式）

ADC 固有电压噪声 σ 为 7.7μV，偏移量约为 50μV，与 ADS127L11 400kSPS、宽带宽、24 位 Δ-Σ ADC 数据表中的值一致。

接下来，短接前端输入（J8A，2-3 = 短接）。

GUID-20220829-SS0I-NH86-9JWV-MLRBQK44VKT6-low.png图 4-10 前端输入短路的直方图

完整的前端电压噪声约为 19.8μV，相当于 103dB 的动态范围。图 4-11 中的频率图显示了一个无噪声频谱，最高音调为 94dBFS。

GUID-20220829-SS0I-BDQ0-ZS99-XLLFZ3PMCNHW-low.png 图 4-11 前端输入短路的频域图

时域图（请参阅图 4-12）验证了没有可见的音调。通道的平均值远低于 0.5mV，即整个通道的估计偏移量，包括 OPA2320（增益为 4）和 THS4551（增益为 2）的偏移量以及 ADS127L11 的偏移量。

GUID-20220829-SS0I-V8JW-B3HM-DTBF8TQ5BM9C-low.png图 4-12 前端输入短路的时域图
