电路板接口

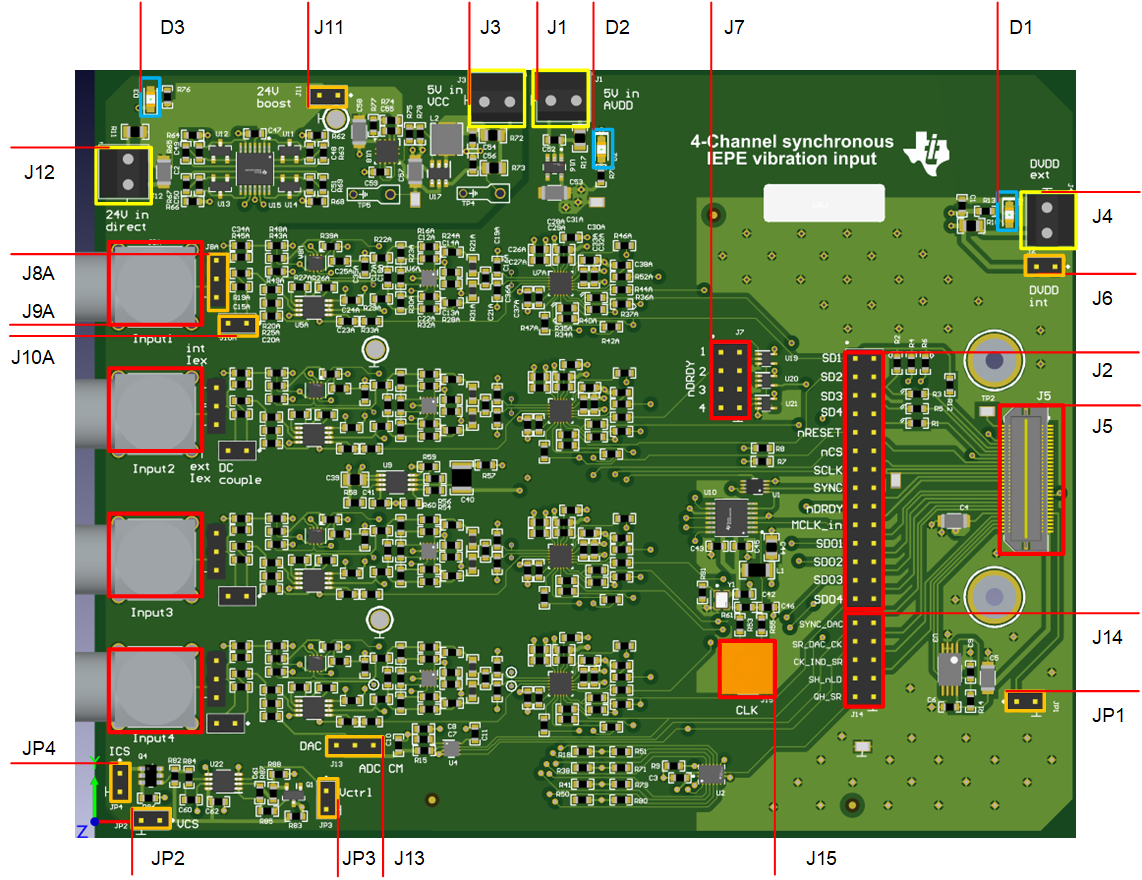

图 4-2 显示了用于连接设计 PCB 的各种连接器和跳线。

GUID-20220829-SS0I-DG8J-KRQ8-VXSRKRXQZKQR-low.png图 4-2 PCB 接口
表 4-1 电路板连接器和接头
连接器 说明
J9A…J9D Ch1 至 Ch4 传感器输入(BNC 连接器,屏蔽层接地)
J8A…J8D Ch1 至 Ch4 激励电流源选择器

顶部和中间短接(3、2),以使用板载电流源(确保它已通电)

中间和底部(2、1)连接到外部电流源,以使用外部电流源

保持开路状态,以评估没有激励电流的通道(未连接传感器)

J10A…J10D Ch1 至 Ch4 耦合选择

短路:直流耦合,用于直流耦合情况下的 Ch4,其他通道用于测试

开路:交流耦合,默认配置

J5 QHS 连接器连接到 PHI,最佳实践是在连接前给电路板供电
J2 SPI 信号接头,用于调试和探测,或连接到另一块板(如果没有 QHS)
J14 DAC 和 SR 信号接头,用于驱动(无 QHS)或监控辅助信号
J7 nRDY 信号接头,用于检查 ADC 之间的同步
J15 用于 Clk 的 SMA 连接器,基于组装,可用作时钟输入(移除了晶体)或用作时钟输出
JP1 如果需要,用于 EEPROM 编程。不用于 PHI 板
J12 激励电流的外部电源,如果使用,请确保 J11 处于开路状态,D3 表示电源处于运行状态
J11 短接以使用板载升压电源提供激励电流,确保 J12 处于开路状态
J3 板载增压级的输入电源,有效输入范围为 1.8V 至 5.5V,通常使用 5.2V
J1 板载 LDO 的输入电源产生 5V 电压,有效输入范围为 5.2V 至 6V,使用 5.2V
J4 外部数字电源,建议使用 2.5V。使用时,请确保 J6 处于开路状态,并且连接的 MCU 或控制器与 2.5V 电压兼容。
J6 短接以使用 PHI 数字电源(确保 2.5V,并且 J4 处于开路状态),如果要使用外部电源,则为开路状态
J13 DAC 连接短接(1、2,右侧)以使用 ADC CM (2.5V) 作为输入衰减器,共模短接(2、3,左侧)以将 DAC 用作衰减器的共模源,使用引脚 1 监控 ADC CM,引脚 3 用于监控,使用 DAC 输出引脚 2 连接外部源
JP3 可变电流源的控制连接,连接 J13 引脚 3 以使用 DAC
JP2 可变电流源的电源连接(注意接地标志)
JP4 可变电流源的输出连接,连接到 J8x(1、2)以用作通道 ISOURCE
