默认情况下,对 ADS41xx EVM 进行配置,以允许使用 TI ADC SPI 用户接口访问 ADS41xx 中的寄存器空间。GUI 包含一个主页和一个高级页面,但大部分编程都可以在主选项卡中完成。

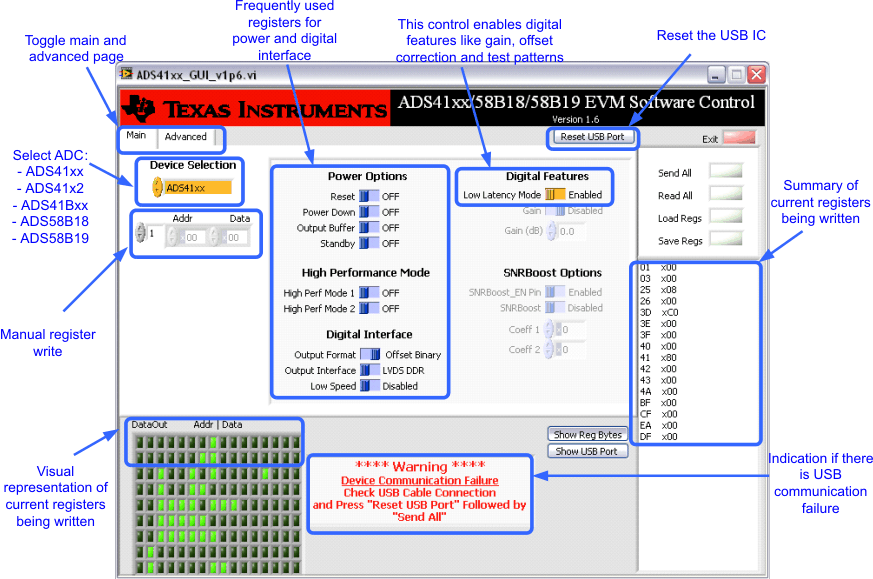

主页(请参阅图 3-2)提供了位开关,便于访问常用的寄存器。它还提供通过地址和数据字段将数据直接写入寄存器的选项。时钟沿控制或偏移补偿等附加功能位于 GUI 的高级页面中(请参阅图 3-3)。当前正在写入的当前寄存器以十六进制格式显示在右侧,并以布尔格式显示在底部(总共 16 位 - 8 位地址、8 位数据)。用户还可以选择加载或保存寄存器文件。
在对 EVM 加电后,建议对 EVM 的 USB 端口执行复位(按钮在顶部)。
