2.3.4.2 短轴图像翻转

短轴图像翻转定义了输入图像是否在 DMD 的短轴上翻转。如果在显示静态图像时更改了此参数，请重新发送输入静态图像。如果未重新发送图像，则输出图像可能已略微损坏。图 2-2 展示了短轴图像翻转的示例。在结构光模式下，图像翻转在下一个位平面、图像或视频帧加载时生效。

表 2-65 短轴图像翻转命令
I2CUSB
读取写入0x1009
0x090x89
表 2-66 短轴图像翻转命令定义
字节 位说明复位类型
00沿着 DMD 的短边翻转图像：d0wr
0 - 禁用翻转
1 - 启用翻转
7:1保留d0r

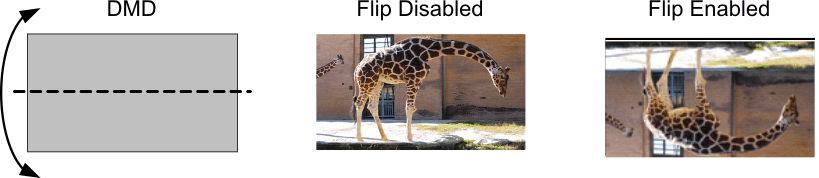

DLPC900 图像短轴翻转命令图 2-2 图像短轴翻转命令
