3.3.2 硬件 BSL 调用

在 RST/NMI 和 TEST 引脚上应用一个适当的进入序列，将强制 MSP430 从 BSL RESET 矢量（而不是从地址 FFFEh 的 RESET 矢量）开始执行程序。

如果应用程序与计算机 UART 连接，在通过电平转换器之后，这两个引脚可由串行通信接口 (RS232) 的 DTR 和 RTS 信号驱动。请参阅《MSP430™ 闪存器件引导加载程序 (BSL) 用户指南》中的“硬件描述”部分，了解硬件原理图。如果 TEST 保持在低电平，同时 RST/NMI 从低电平上升为高电平，则会使用 0xFFFE 地址的标准用户复位矢量（标准方法，请参阅图 3-1）。

GUID-6A18E1C1-7AC5-4E6D-90A6-8FDD78DD2C5C-low.gif图 3-1 标准 RESET 序列

当 TEST 引脚接收到至少两个上升沿（低电平到高电平的转换），并且 TEST 为高电平，同时 RST/NMI 从低电平上升为高电平时，BSL 程序将开始执行（BSL 进入方法，请参阅图 3-2）。此电平转换触发机制提升了 BSL 启动的稳定性。TEST 引脚的第一个高电平必须至少为 tSBW, En（请参阅特定器件数据表，了解 tSBW, En 参数）。

A. 引脚状态建议的最小时间为 250ns。

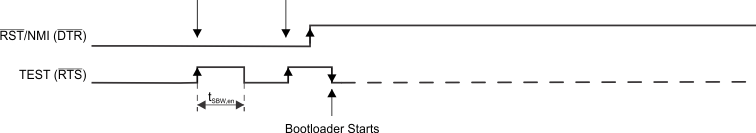

图 3-2 共享 JTAG 引脚上的 BSL 进入序列

The TEST signal is typically used to switch the port pins between their application function and the JTAG function.在具有 BSL 功能的器件中，TEST 和 RST/NMI 引脚也用于调用 BSL。若要调用 BSL，RST/NMI 引脚必须配置为 RST，并且必须在将 TEST 引脚拉高以及在 TEST 引脚上应用后续两个边沿（下降沿和上升沿）时保持低电平。在 RST/NMI 引脚被释放且 TEST 引脚保持低电平的状态下，BSL 会启动（请参阅图 3-2）。
