3.5 BSL 版本号

主机编程器可通过使用“TX BSL 版本”命令来请求 BSL 版本号（请参阅Topic Link Label4.1.5.7，了解更多信息）。

字节 1：BSL 供应商信息

TI BSL 始终为 0x00。非 TI BSL 能够以另一种方式使用此区域。

字节 2：命令解释器版本

对 BSL 内核命令进行解释的那部分代码的版本号。

字节 3：API 版本

读取和写入 MSP430 内存的那部分代码的版本号。

保留位：

0x00 到 0x0F：表示此 BSL API 与闪存进行交互。

0x30 到 0x3F：表示此 BSL API 与 FRAM 进行交互。

0x80 到 0x8F：表示此 BSL 只能执行以下命令：
RX 数据块快速模式（并且只能写入 RAM）、RX 命令、设置 PC

字节 4：外设接口版本

管理通信的那部分代码的版本号。

保留数：

0x00 到 0x2F：表示基于 Timer_A 的 UART

0x30 到 0x4F：表示 USB

0x50 到 0x6F：表示基于 USCI 的 UART

0x70 到 0x8F：表示基于 eUSCI 的 UART

0x90 到 0x9F：表示基于 USCI 的 I2C

0xA0 到 0xAF：表示基于 eUSCI 的 I2C

0xB0 到 0xBF：表示混合 eUSCI I2C 和 UART

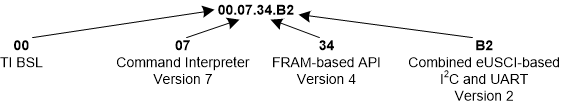

GUID-D58604A2-AE64-46FC-BD02-E83F8D662B10-low.gif图 3-3 BSL 版本示例
