5.1 概述和流程图

一个常见的 BSL 用例是擦除某个器件并在其中加载新的固件。通过使用错误密码发送一条“RX 密码”命令或通过“批量擦除”命令完成擦除。

将应用程序擦除后，密码的所有字节始终为 0xFF。使用正确的密码发送第二条“RX 密码”命令则可获得器件访问权。解锁 BSL 后，可通过使用“TX 数据块”命令来加载应用程序。如果需要额外的验证，主机编程器可请求应用程序的 CRC 或读取编程的应用程序代码。在验证应用程序后，可将器件复位，或者主机编程器可为 BSL 提供一个地址来设置程序计数器并开始执行。

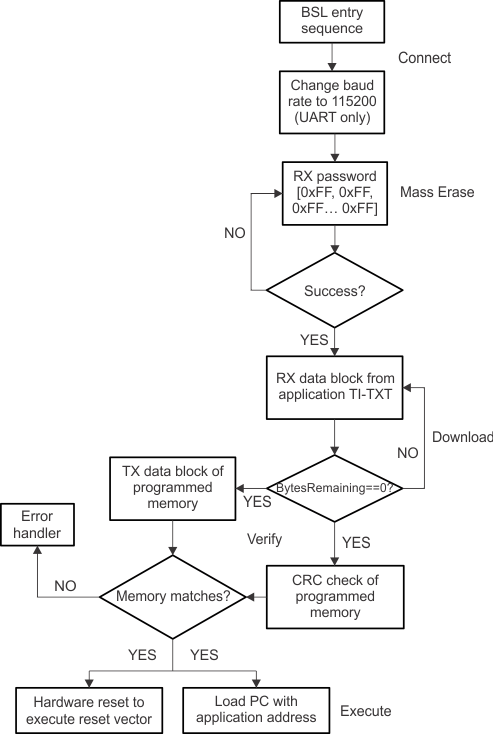

GUID-70827EF7-2FA3-4F19-A53D-64AD33D43FA8-low.gif图 5-1 流程图
