4.4.5 实验 5

图 4-40 展示了实验 5（开环电压 - 反向功率流）的测试设置。

在此设置中，直流电源连接到次级侧，而电阻负载连接到初级侧。


TIDA-010054 实验 5 测试设置

图 4-40 实验 5 测试设置

通过从 PowerSUITE GUI 的 Project Options 下拉菜单中选择 Lab 5: Open Loop PWM, Sec to Prim Power Flow，对工程进行编译。确保按照工作条件设置电流和电压限制。

#if DAB_LAB == 5
#define DAB_CONTROL_RUNNING_ON C28X_CORE
#define DAB_POWER_FLOW DAB_POWER_FLOW_SEC_PRI
#define DAB_INCR_BUILD DAB_OPEN_LOOP_BUILD
#define DAB_CONTROL_MODE  DAB_VOLTAGE_MODE
#define DAB_TEST_SETUP DAB_TEST_SETUP_RES_LOAD
#define DAB_PROTECTION DAB_PROTECTION_ENABLED
#define DAB_SFRA_TYPE  2
#define DAB_SFRA_AMPLITUDE (float32_t)DAB_SFRA_INJECTION_AMPLITUDE_LEVEL2
#endif
  1. 通过点击 CCS 中的绿色运行按钮，运行工程。

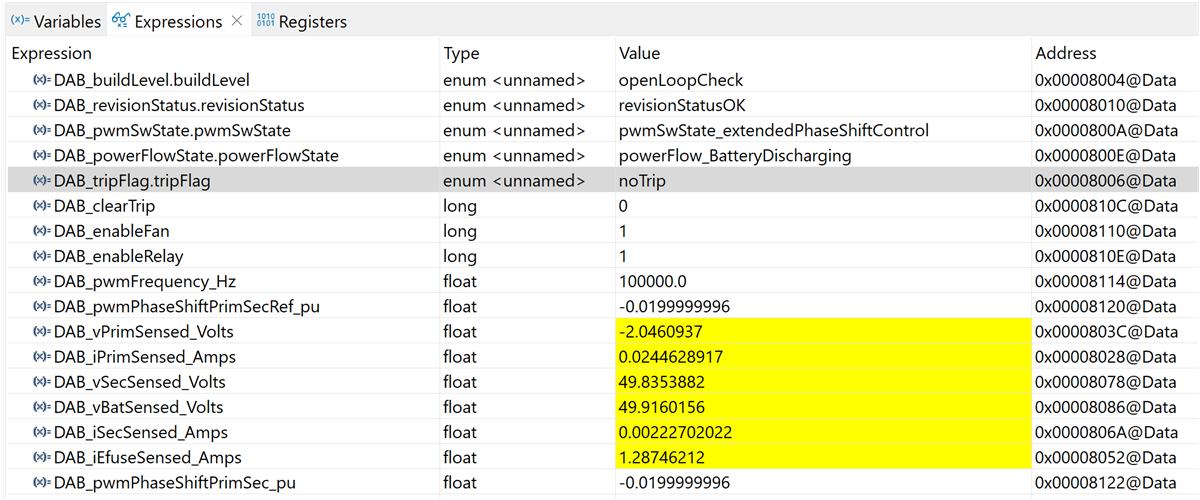

  2. 通过在脚本控制台中加载 JavaScript setupdebugenv_lab5.js，在监视窗口中填充所需的变量。
    TIDA-010054 实验 5 - 监视视图图 4-41 实验 5 - 监视视图
  3. 通过将“1”写入 DAB_enableFan 和 DAB_enableRelay 来启用风扇和继电器。
  4. 通过将“1”写入 DAB_clearTrip 变量，启用 PWM。
  5. 通过写入 DAB_pwmPhaseShiftPrimSec_pu，以 0.002pu 的步长缓慢地改变相移，并监视转换器输出的电压变化。
    注： 相移值中的负号是反向功率流所需的。
  6. 在增加电压之前，验证初级侧过压保护。
  7. 将 VPRIM_TRIP 设置为 50V。
  8. 缓慢增大（负）相移，并在电压达到 50V 时监视跳变。
    TIDA-010054 实验 5 - 初级侧过压保护图 4-42 实验 5 - 初级侧过压保护
  9. 验证过压保护是否正常工作后，将 VPRIM_TRIP 设置回 1000V。
  10. 现在，次级侧上的电压可以缓慢增大，并且可以修改相移，从而监视初级侧电压和电流。
    TIDA-010054 实验 5 表达式窗口高电压图 4-43 实验 5 表达式窗口高电压
  • 测量电压环路的 SFRA 装置
    1. 按照与实验 2 中相同的说明操作。
      TIDA-010054 实验 5 - 用于开路电压环路测试的 SFRA 装置图
      测试条件：VIN = 350V、VOUT = 550V、IOUT = 9A。
      VIN 是指次级侧电压，VOUT 和 IOUT 是指初级侧电压和反向电流 (DAB_IprimSensed_Amps = –9A)。
      图 4-44 实验 5 - 用于开路电压环路测试的 SFRA 装置图
  • 测量电流环路的 SFRA 装置
    1. 执行与实验 2 中相同的步骤。
      TIDA-010054 实验 5 - 用于开路电压环路测试的 SFRA 装置图
      测试条件：VIN = 350V、VOUT = 550V、IOUT = 9A。
      VIN 是指次级侧电压，VOUT 和 IOUT 是指初级侧电压和反向电流 (DAB_IprimSensed_Amps = –9A)。
      图 4-45 实验 5 - 用于开路电压环路测试的 SFRA 装置图
