4.4.2 实验 2

在实验 2 的构建中，电路板会以开环方式和指定的频率 (100kHz) 和相移接受激励。相移可以通过监视窗口更改。相移由 DAB_pwmPhaseShiftPrimSec_pu 变量控制。该构建验证了功率级反馈值的检测、PWM 栅极驱动器的运行和硬件保护功能，并确保没有硬件问题。此外，还校准了构建中的输入和输出电压检测。有关硬件测试设置，请参阅节 4.2。

  • 实验 2 的软件设置

    在构建过程中，在 settings.h 文件中设置了以下定义。可以从 PowerSUITE GUI 的 Project Options 下拉菜单中选择 Lab 2: Open Loop PWM with Protection 来定义该设置。

    TIDA-010054 实验 2 软件设置图 4-20 实验 2 软件设置
    1. 通过点击 CCS 中的绿色运行按钮，运行工程。
    2. 通过在脚本控制台中加载 JavaScript setupdebugenv_lab2.js，在监视窗口中填充所需的变量。
      TIDA-010054 实验 2 监视视图配置图 4-21 实验 2 监视视图配置
    3. 在监视视图中，检查 DAB_vPrimSensed_Volts、DAB_iPrimSensed_Amps、DAB_vSecSensed_Volts 和 DAB_iSecSensed_Amps 变量是否定期更新。
      注： 由于此时未通电，因此这些变量接近于零。

  • 继电器和风扇验证

    • 在空闲状态下，辅助 12V 电源需要消耗约 700mA 电流。
    • 将“1”写入 DAB_enableRelay。通常会听到典型的咔嗒声，电流消耗需要增加至大约 1.14A。
    • 将“1”写入 DAB_enableFan。风扇开始转动，电流消耗增加至 1.43A（此处使用两个 CFM6015V-154-362 风扇）。
  • 功率传输验证
    • 施加低输入电压（例如 50V）
    • 通过将“1”写入 DAB_CLEAR Trip 来清除 PWM 跳变
    • 确认电压和电流出现在输出端
    • 可以通过修改 DAB_pwmPhaseShuftPrimSecRef_pu 来改变相移

    默认情况下，DAB_pwmPhaseShiftPrimSec_pu 变量设置为 0.02。以 0.002pu 的步长缓慢地改变此相移，并监视转换器输出的电压变化。确保勿将相移增加到太高，因为这会导致输出电压超过输入电压，并导致在施加最大电压时出现 MOSFET 击穿。

  • 保护验证

    在进行实际的高电压和高功率测试之前，请验证保护功能。也可以在低电压（例如 50V 输入）下进行验证。可以从 PowerSUITE GUI 修改过流和过压保护的限值，请参阅图 4-9。

    1. 初级过流保护：
      1. 将 IPRIM_TRIP 设置为 1A
      2. 连接 50V 输入电压
      3. 启用继电器并清除 PWM
      4. 逐步增加相移，以增加初级电流
      5. 超过 1A 后监视跳闸
      TIDA-010054 实验 2 - 初级过流保护
      初级 - 过流保护，设定的限值 = 1A
      图 4-22 实验 2 - 初级过流保护
    2. 初级槽路过流保护
      1. 将 IPRIM_TANK_TRIP 设置为 1.5A
      2. 连接 50V 输入电压
      3. 启用继电器并清除 PWM
      4. 逐步增加相移，以增加初级槽路电流
      5. 超过 1.5A 后监视跳闸
      TIDA-010054 实验 2 - 初级槽路过流保护
      初级 - 槽路过流保护，设定的限值 = 1.5A
      图 4-23 实验 2 - 初级槽路过流保护
    3. 次级过流保护
      1. 将 ISEC_TRIP 设置为 1.5A
      2. 连接 50V 输入电压
      3. 启用继电器并清除 PWM
      4. 逐步增加相移以增加次级电流
      5. 超过 1.5A 后监视跳闸
      TIDA-010054 实验 2 - 次级过流保护图 4-24 实验 2 - 次级过流保护
    4. 次级过压保护
      1. 将 VSEC_TRIP 设置为 40V
      2. 连接 50V 输入电压
      3. 启用继电器并清除 PWM
      4. 逐步增加相移以增加次级电压
      5. 越过 40V 后监视跳闸
      TIDA-010054 实验 2 - 过压保护图 4-25 实验 2 - 过压保护

      上述波形显示了比较器子系统在故障事件期间关断了 PWM。通过变量 DAB_tripFlag，可以在监视窗口中显示故障类型，请参阅图 4-26。通过在下拉菜单中选择 noTrip 可以复位跳变信号，而通过将“1”写入 DAB_clearTrip 变量重新启用 PWM。在重新启用 PWM 之前，确保故障条件已清除。

TIDA-010054 表达式窗口中的触发指示图 4-26 表达式窗口中的触发指示
  • 测量电压环路的 SFRA 装置
    1. SFRA 集成在 C2000Ware-DigitalPower-SDK 套件中，用于测量装置响应，然后可以用于设计补偿器。通过点击 SFRA 图标，运行 SFRA。SFRA GUI 随即打开。
    2. 在 SFRA GUI 上选择器件对应的各个选项；例如，对于 F280039，请选择浮点。点击 Setup Connection 按钮。在弹出窗口中，取消选中“boot-on-connect”选项，然后选择合适的 COM 端口。选择 OK 按钮。返回到 SFRA GUI，然后点击 Connect 按钮。
    3. SFRA GUI 将连接到器件。现在可以通过点击 Start Sweep 按钮启动 SFRA 扫描。完成完整的 SFRA 扫描需要几分钟的时间。查看 SFRA GUI 上进度条中的活动或检查控制卡背面上的蓝色 LED 的闪烁情况来指示 UART 活动。
      TIDA-010054 实验 2 用于开路电压环路测试的 SFRA 装置图
      测试条件：VIN = 800V、VOUT = 500V、IOUT = 10A，相移 = 0.047pu。
      由于输出电压测量中存在噪声且受控体增益较小，因此在较高频率下预计会出现相位图中的噪声。
      图 4-27 实验 2 用于开路电压环路测试的 SFRA 装置图
    4. 频率响应数据 SFRA.csv 保存在 SFRA 数据文件夹下的工程文件夹中，并以 SFRA 运行的时间为时间戳。SFRA 可以在不同的频率设定点下运行以覆盖系统的工作范围。通过补偿设计器使用这些测量图设计补偿器。补偿设计器可从 main.syscfg GUI 打开。

      在 ISR1 内，SFRA 注入同相位的微小信号扰动并监视检测到的输出电压变化。dab.h 文件中的以下几行代码用于注入和收集 SFRA 信号。

      TIDA-010054 实验 2 用于 SFRA 信号注入的代码图 4-28 实验 2 用于 SFRA 信号注入的代码
  • 测量电流环路的 SFRA 装置
    1. 按照电压环路中的相同步骤，开始进行电流环路的 SFRA 测量。
    2. 在 SFRA 选项卡下的 PowerSUITE GUI 中，在运行 SFRA 电流环路之前选择 current。
      TIDA-010054 实验 2 代码定义 SFRA 电流环路图 4-29 实验 2 代码定义 SFRA 电流环路

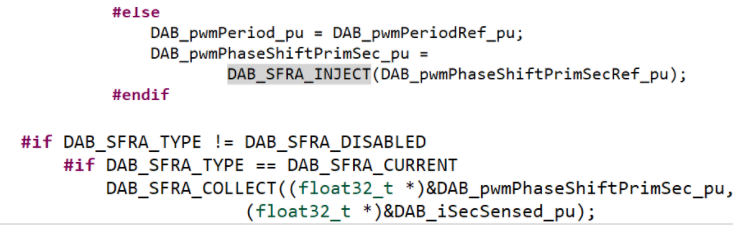

    3. 在 ISR1 内，SFRA 注入同相位的微小信号扰动并监视检测到的输出电流变化。dab.h 文件中的以下几行代码用于注入和收集 SFRA 信号。
      TIDA-010054 实验 2 用于 SFRA 信号注入的代码图 4-30 实验 2 用于 SFRA 信号注入的代码
    4. 从 SFRA GUI 测量装置响应。开环响应和装置响应存储在名为 SFRA.csv 的文件中。使用此文件调整电流环路的补偿器。
      TIDA-010054 实验 2 用于开路电压环路测试的 SFRA 装置图
      测试条件：VIN = 800V，VOUT = 500V，IOUT = 10A，相移 = 0.047pu
      图 4-31 实验 2 用于开路电压环路测试的 SFRA 装置图
