4.1.2.4 高分辨率相移配置

使用的高分辨率特性：

  • 高分辨率相移
  • 高分辨率死区
  • 高分辨率占空比 → 不可用，CTMODEB 设为 1
  • 高分辨率周期 → 不可用，CTMODEB 设为 1

次级侧的 PWM 脉冲相对于初级侧的 PWM 脉冲发生相移。控制相移可以实现初级侧与次级侧之间的功率传输，反之亦然。传输的最大功率对双有源电桥中的相移值非常敏感。一个较小的串联电感器能够以较小的相移值实现最大功率传输。由于相移的变化范围很小，因此准确控制需要精细地递增和递减相位阶跃。使用 F28004x 的高分辨率特性实现相位控制。ISR1 中的函数 DAB_calculatePWMDutyPeriodPhaseShiftTicks() 负责计算电压和电流模式控制所需的高分辨率相位控制。这有助于平滑地处理负载突变，而不会导致电流波形中出现巨大的过冲/瞬态现像。


TIDA-010054 PWM 函数 1

图 4-3 PWM 函数 1

TIDA-010054 PWM 函数 2

图 4-4 PWM 函数 2

更新变量 DAB_phaseSyncPrimToSecCountDirection 以控制电流的正向模式或反向模式。

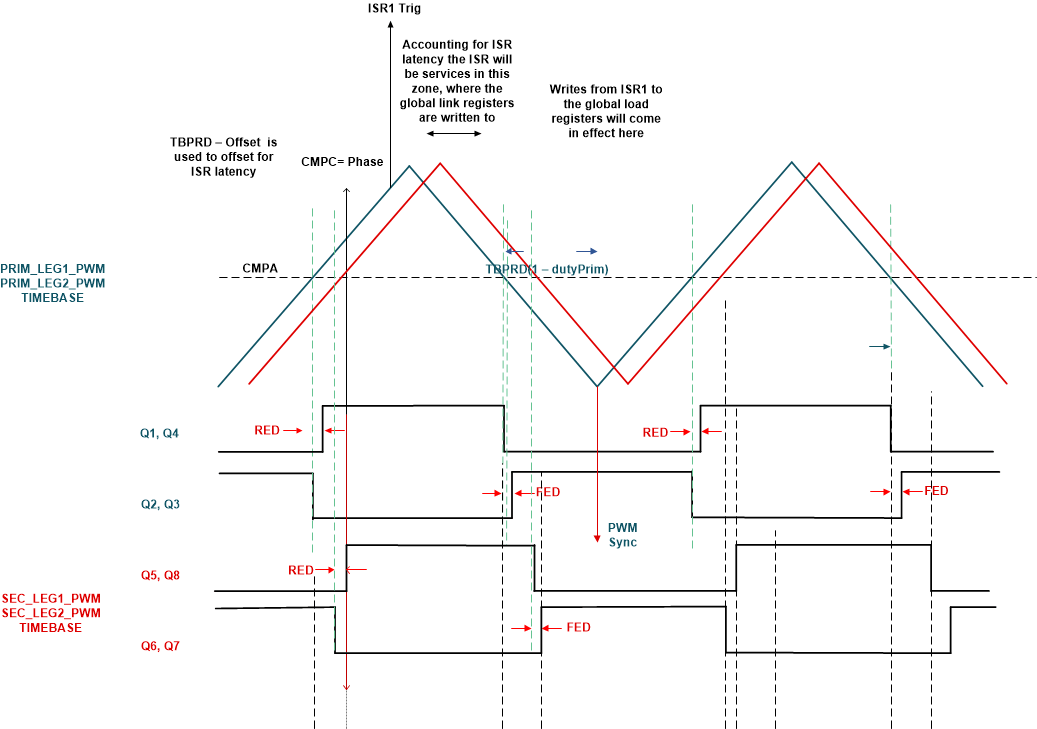

TIDA-010054 PWM 配置

图 4-5 PWM 配置
