3.3.1
硬件配置
确保 TIDM-1010 器件的跳线配置如
表 3-1
中所述。
使用 BoosterPack 站点 2 连接器(J1、J3 和 J4、J2)将 TIDM-1010 器件连接到 LaunchPad。确保将 TIDM-1010 器件连接到 LaunchPad 的站点 2,如
图 3-4
中所示。

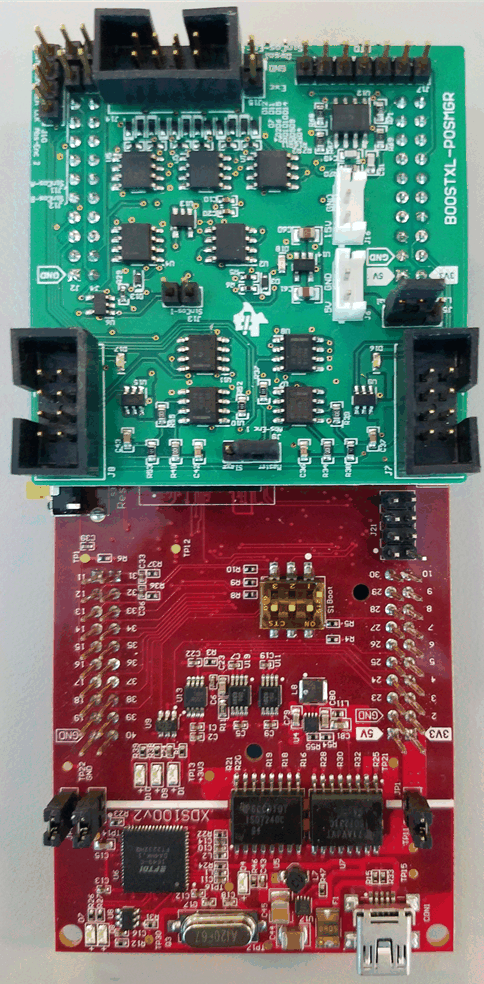

图 3-4
连接到 LaunchPad™ 的站点 2 的 TIDM-1010 板
将 USB 电缆连接到 LaunchPad。
连接到编码器:
准备一个适配器,使用圆形母型转引线适配器将电缆连接到 BiSS-C 接口(有关用于编码器连接器 J7 的接头,请参阅 BOM)。
将 CLK+/CLK- 连接到编码器的 BiSS-C MA+/MA- 信号。
将 DATA+/DATA- 连接到编码器的响应 SL+/SL-。
插入在上一步中创建的适配器的接头,以连接到 Abs-Enc-1 (J7)。电缆的母端连接到编码器。
图 3-5
展示了 J7 的引脚排列。
图 3-5
TIDM-1010 板上的 Abs-Enc-1 (J7) 引脚排列
5V 直流电源和 GND 连接到 J6,如
图 3-1
中所示。板现在看起来像
图 3-6
。BoosterPack LED D18 亮起,表明板已通电。
注:
对于某些编码器,BoosterPack 可能无法在上电时提供足够的电流。如果编码器未做出响应,请尝试将 BoosterPack 外部的电源连接到编码器。如果这样做,请将公共接地连接到 BoosterPack。

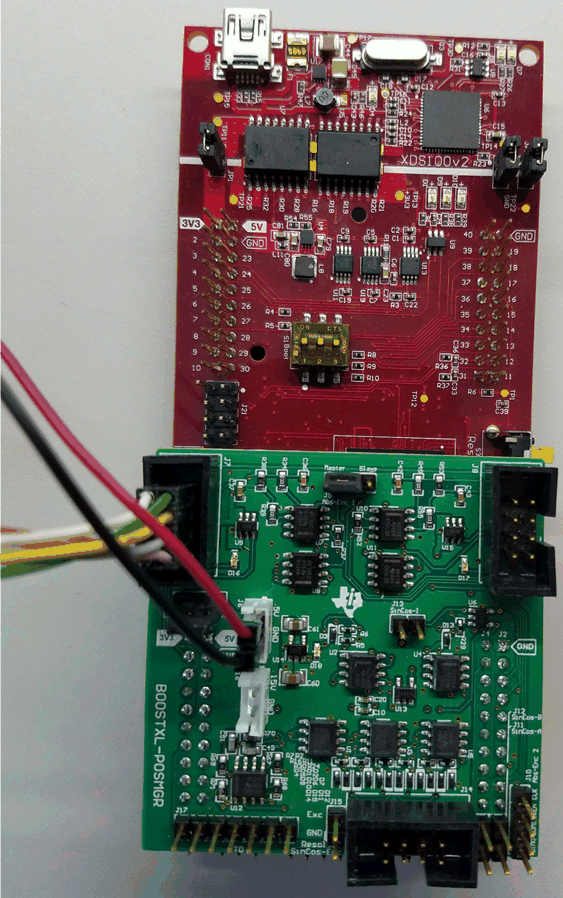

图 3-6
连接到 BiSS-C 编码器的 TIDM-1010 板
