1.2 DRV8251A

DRV8251 系列器件是集成电机驱动器，具有 N 沟道 H 桥、电荷泵、电流调节和保护电路。DRV8251A 还具有电流检测反馈。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动来提升效率。外部电压基准引脚 VREF 可以确定启动过程和失速事件中电流调节的阈值，而无需微控制器交互。低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过热。H 桥驱动器架构支持高达 4.1A 的峰值电流。DRV8251A 可由单一电源供电，并支持 4.5V 至 48V 的宽输入电源电压范围。

DRV8251AEVM 是一款基于 DRV8251A H 桥驱动器（适用于 BDC 电机）的 3.7A 有刷直流驱动级。该器件包含用于低侧电流测量的电流分流放大器、150mA LDO、死区时间控制引脚、VDS 过流电平引脚和栅极驱动器关断引脚。该 EVM 配备了两个电位计，可用于调节控制信号占空比。如果需要，可断开板载 MCU，以便 DRV8251A 可由外部控制。可向 EVM 提供高达 48V 的电压，并且DRV8251AEVM 的集成 LDO 可生成 3.3V 基准电压。还配备电源状态 LED，向用户提供反馈。

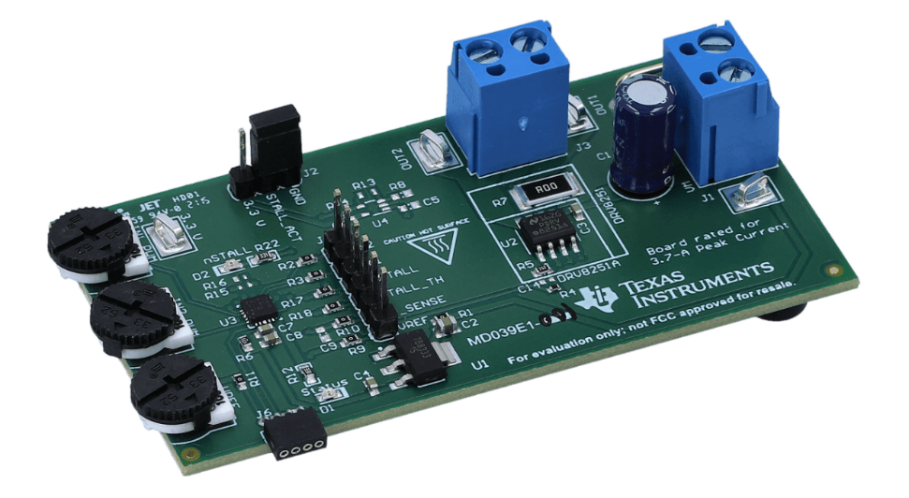

DRV8251AEVM图 1-2 DRV8251AEVM
