5.4 连接到 AM26x R5F 内核

启动目标连接

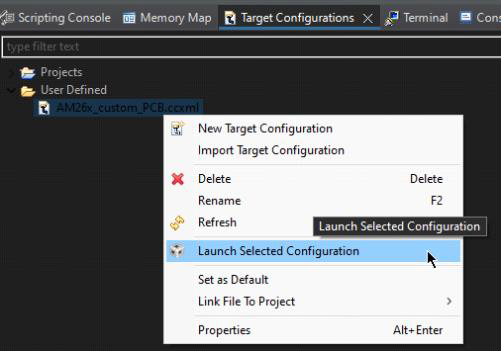

如果 JTAG 扫描测试成功，则右键单击目标配置 ccxml 文件 → 启动所选配置。

启动目标配置图 5-8 启动目标配置

连接到 AM26x。

加载后，右键单击 R5_0 内核，然后单击调试 窗口中的连接目标。

连接目标图 5-9 连接目标

观察控制台输出如果输出控制台不可见，则在 Code Composer Studio 中选择查看 → 控制台。

连接到 AM26x 目标会将 GEL（通用扩展语言）文件自动加载到 AM26x R5F 内核，以初始化 AM26x 器件。这包括配置器件时钟、启用外设时钟和解锁控制寄存器。

备选 GEL 文件加载方法

GEL 文件也可以手动加载到 AM26x 器件中。虽然不建议在初始启动时手动加载，但这可以进行更多定制并启动特定器件块，而不是整个 AM26x 外设集。

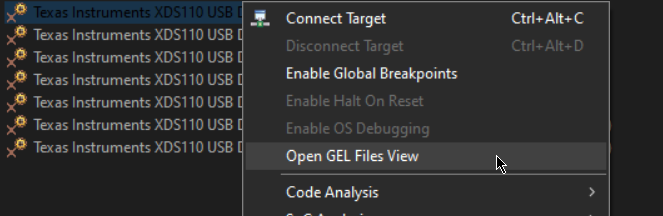

  1. 右键单击 R5_0 内核，然后单击打开 GEL 文件视图。
    打开 GEL 文件视图图 5-10 打开 GEL 文件视图
  2. 将打开一个显示 GEL 文件的窗口。可在 {CCS_install_path}/ccs[version]/ccs_base/emulation/gel/[device_name] 中找到器件特定的 GEL 文件。
注： GEL 文件仅与目标器件兼容。AM263x GEL 文件仅与 AM263x 兼容，以此类推。

如果在输出控制台中未观察到错误，则与器件的 JTAG 连接已验证。
