9.2 直流/直流转换器模式

使用内部直流/直流转换器可获得理想的效率，而这要求使用外部电感器和电容器。将元件尽可能靠近 CC23xx 或 CC27xx 器件放置，并从 DC/DC 电容器接地端到芯片上的焊盘之间有一条短的电流返回路径。VDDS 引脚未在内部连接在一起。查看参考设计，以确定每个去耦电容器需要放置的位置。去耦电容器和 DC/DC 电感器的实际值可能因器件而异。关于实际值，请参阅器件特定的参考设计。

在直流/直流模式下运行时，电源系统会根据所需负载在全局 LDO 和直流/直流转换器之间动态切换，以实现最佳效率。如果 VDDS 降至 2.2V 以下，则 DC/DC 转换器的效率将低于 LDO，器件将在全局 LDO 模式下运行。对于在 VDDS 小于 2.2V 的情况下运行的系统，请考虑使用全局 LDO，以节省元件成本和电路板面积。

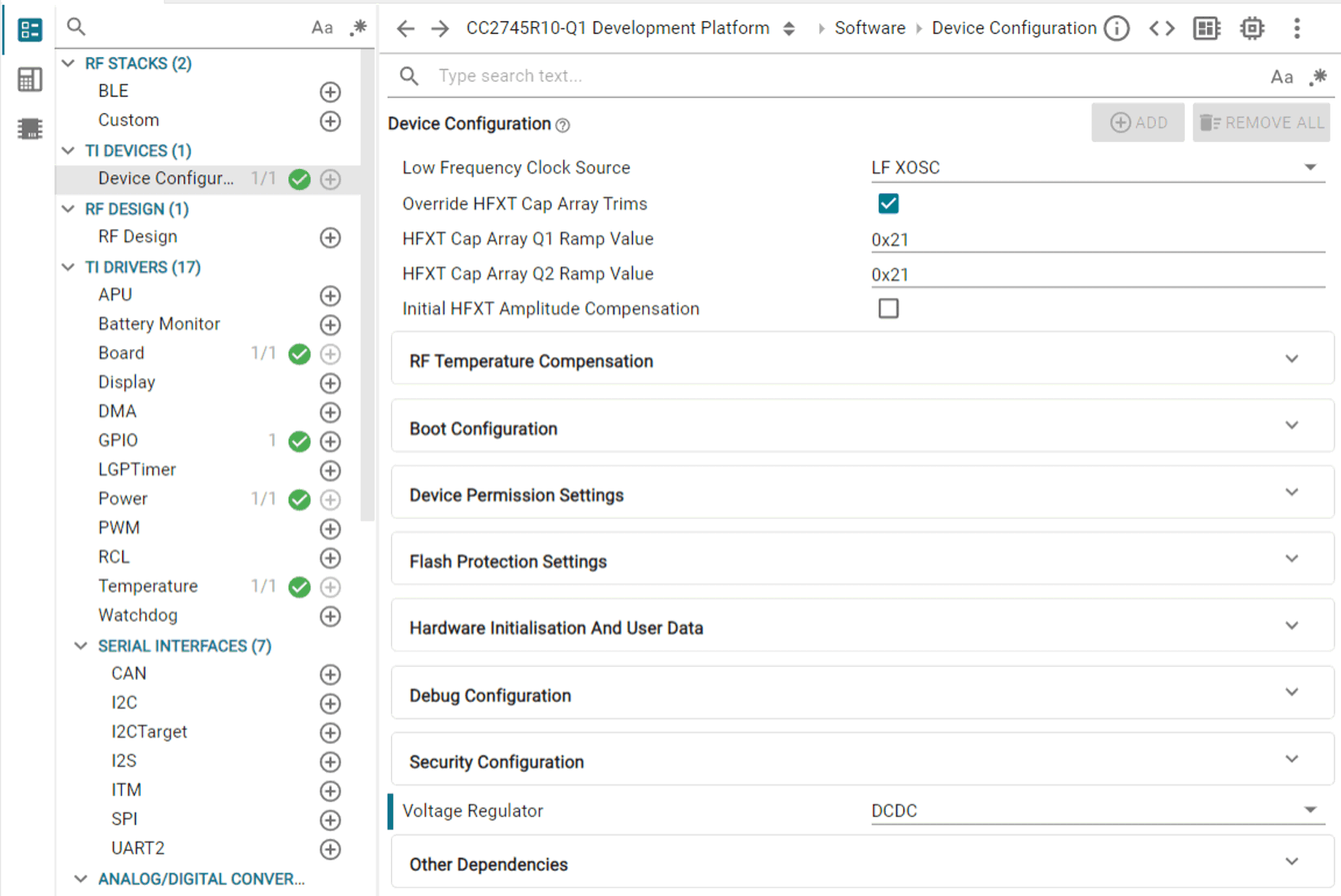

要使用 DC/DC 转换器，客户必须在 Sysconfig 中的 TI DEVICES -> Device Configuration -> Voltage Regulator 中选择 DCDC。有关更多详细信息，请参阅图 9-2。

直流/直流模式图 9-2 直流/直流模式
