3.2.1.3 空间矢量生成 (SVGEN) 示例

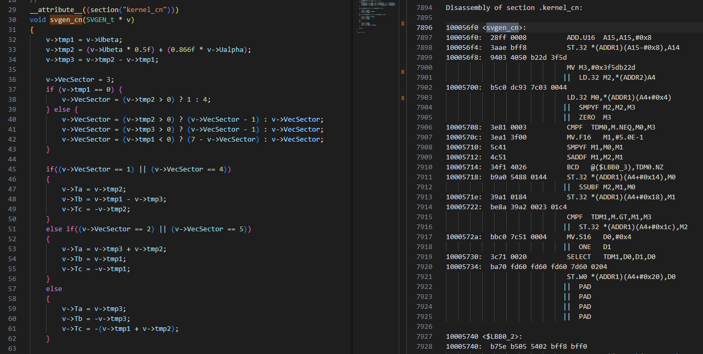

空间矢量生成 (SVGEN) 是电机控制系统中的常用功能，主要将矢量 (α, β) 映射到 6 段空间矢量，从而生成 3 个 PWM 信号。在普通实现中（如 图 3-5 中所示），使用了 if..else 语句（图左侧），编译器生成包含分支的代码（图右侧）。

普通实现图 3-5 普通实现.

在 SVGEN 的优化实现中（如图 3-6 所示），利用了 C29 的 QUADF 指令（通过内嵌函数 __builtin_c29_quadf32 实现）。该指令将二维空间分成 16 个段。通过 switch() 语句将 16 段空间映射到 6 段空间。C 语言代码如图左侧所示，编译器生成的汇编语言如图右侧所示。生成的汇编代码为直线代码，不含分支，并实现了并行化（每个周期并行执行四条指令）。

无论输入如何，在 C29 上，优化实现均需要 24 个周期，而普通实现需要 26-43 个周期，具体取决于输入。在 C28 上，普通实现需要 70-100 个周期。在 Cortex-M7 上，普通实现需要 58-73 个周期，具体取决于输入。

在 C29 上的 SVGEN 优化实现图 3-6 在 C29 上的 SVGEN 优化实现.
注意：

TI 提供涵盖实时控制和 DSP 的库。在某些情况下，库的优化实现可提升性能，相较于普通实现效果更佳。
