3.2.1.4 软件流水线

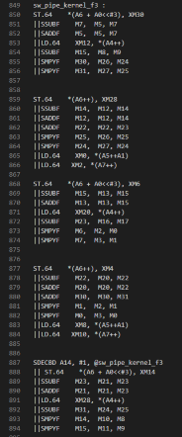

软件流水线通过利用 C29 CPU 的 VLIW 架构，使环路的多个迭代并行执行。在图 3-7 中，软件流水线在 CFFT 中得到了演示。汇编代码是手写的，充分利用了完整的 128 位指令数据包，每个环路周期内并行执行 8 条指令。

CFFT 中的软件流水线 - 手写代码图 3-7 CFFT 中的软件流水线 - 手写代码.

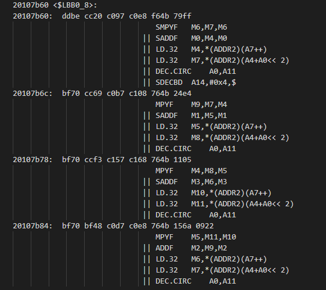

当使用 -O3 优化时，C29 编译器会为 FIR 生成软件流水线代码，如图 3-8 所示。软件流水线加快了环路执行的速度。

FIR 中的软件流水线 - 编译器自动生成图 3-8 FIR 中的软件流水线 - 编译器自动生成.
注意：

编译器在 -O3 优化设置下生成软件流水线环路，可提高带有环路的代码的性能。
