6.1 LMK1C110x 加性噪声与其他噪声对比

如节 5.1中所述，由于压摆率问题，噪声测量设备可能对加性相位噪声结果给出乐观的结果。此处使用了另一种级联设置来模拟 LMK1C110x 与竞争对手性能最佳的缓冲器的实际加性相位噪声。我们使用级联缓冲器并将第一个缓冲器视为源。缓冲器的相位噪声设置如图 6-2 所示

加性噪声缓冲器设置图 6-2 加性噪声缓冲器设置

以下加性相位噪声图比较了 TI 缓冲器与竞品的性能。

10MHz 输出时的总相位噪声图 6-3 10MHz 输出时的总相位噪声
100MHz 输出时的总相位噪声图 6-5 100MHz 输出时的总相位噪声
RMS 抖动（12kHz 至 1MHz）：10MHz 输出 - LMK1C110x 与竞品比较图 6-7 RMS 抖动（12kHz 至 1MHz）：10MHz 输出 - LMK1C110x 与竞品比较
RMS 抖动（12kHz 至 20MHz）：100MHz 输出 - LMK1C110x 与竞品比较图 6-9 RMS 抖动（12kHz 至 20MHz）：100MHz 输出 - LMK1C110x 与竞品比较

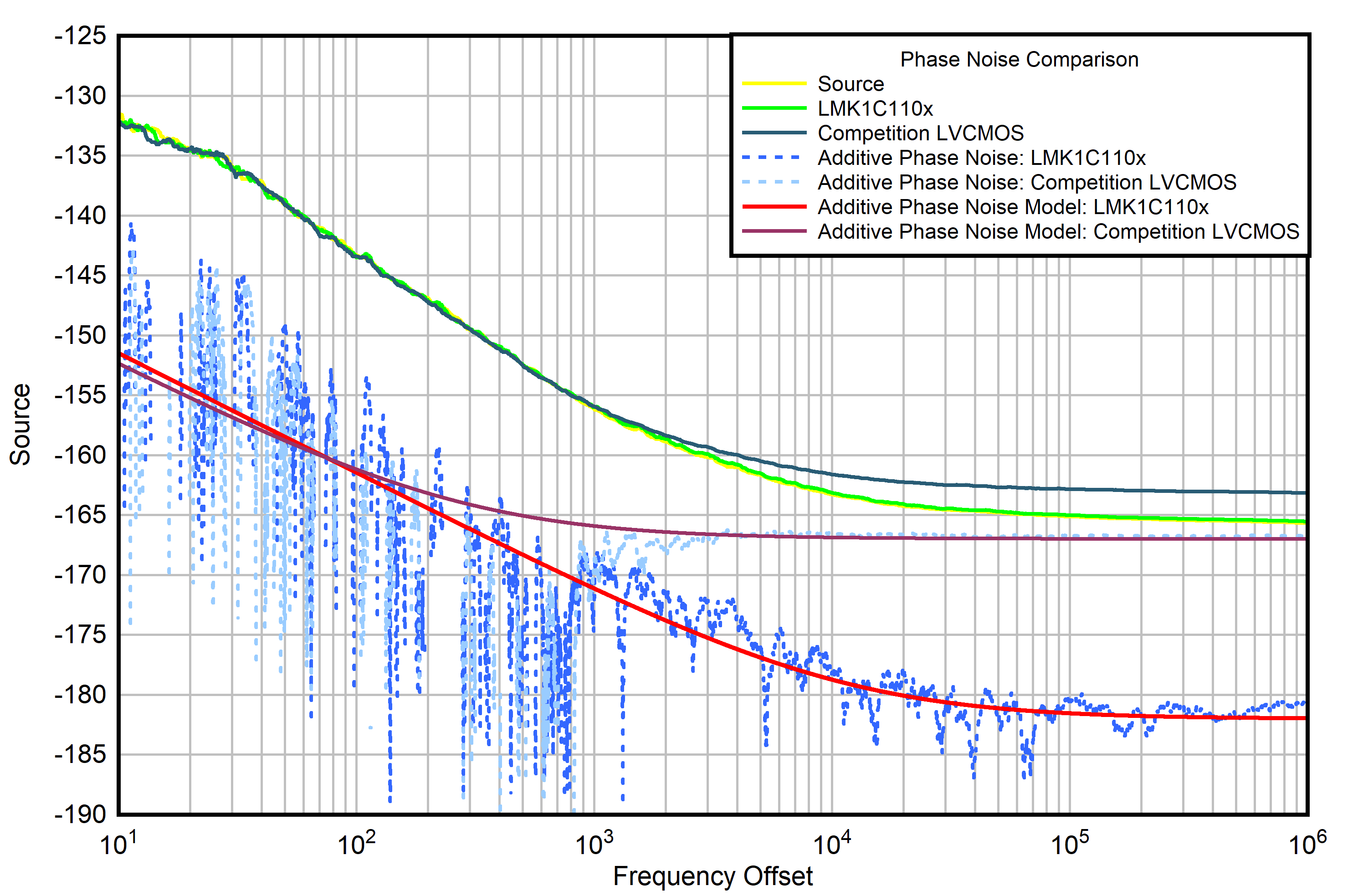

10MHz 输出时的加性相位噪声
10kHz 时的本底噪声 = -181.9dBc/Hz、1/f 噪声 = 178.5dBc/Hz
图 6-4 10MHz 输出时的加性相位噪声

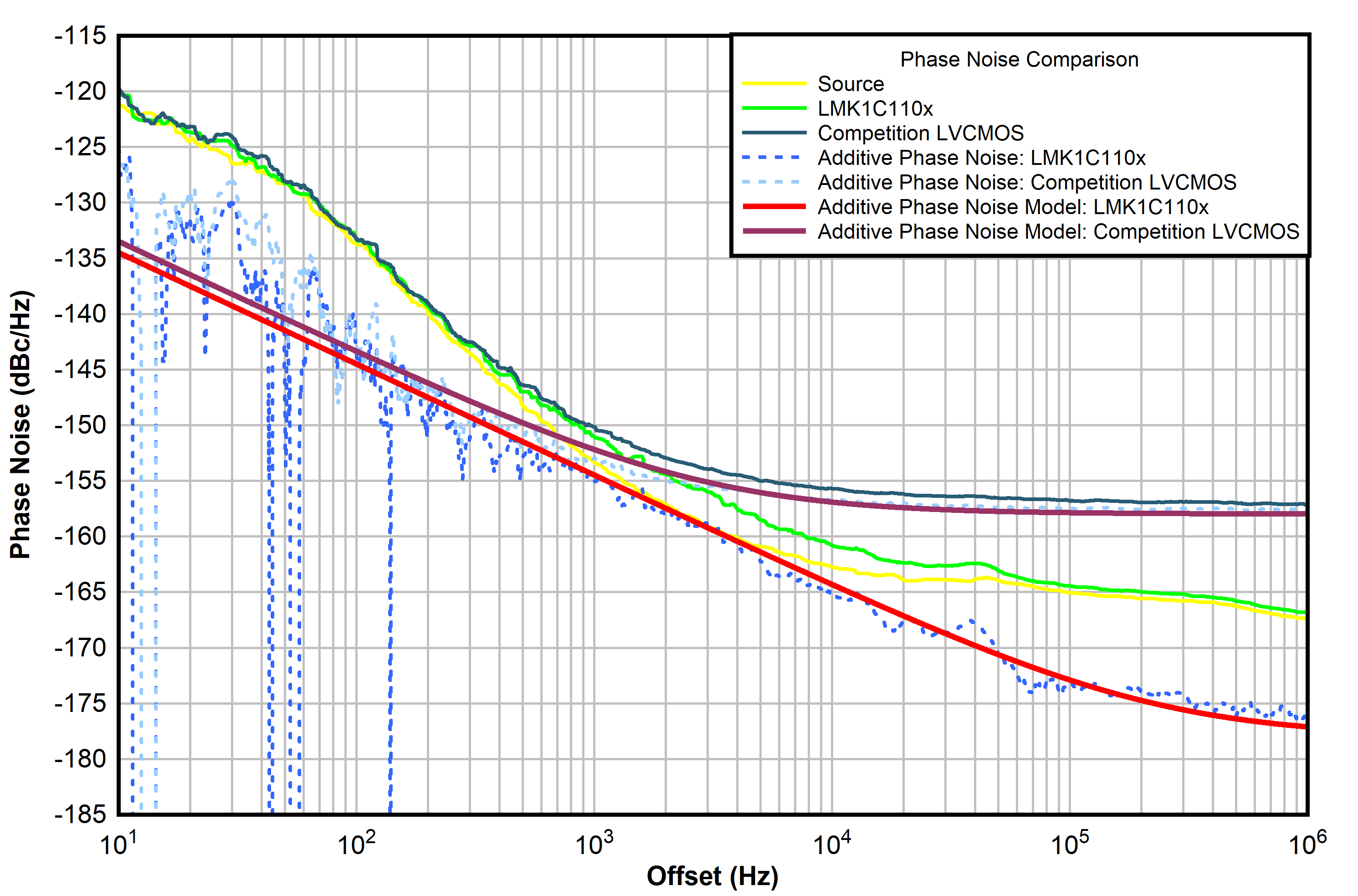

100MHz 输出时的加性相位噪声
10kHz 时的本底噪声 = -177.9dBc/Hz、1/f 噪声 = -164.3dBc/Hz
图 6-6 100MHz 输出时的加性相位噪声
RMS 抖动（10Hz 至 1MHz）：12MHz 输出 - LMK1C110x 与竞品比较图 6-8 RMS 抖动（10Hz 至 1MHz）：12MHz 输出 - LMK1C110x 与竞品比较
RMS 抖动（10Hz 至 50MHz）：100MHz 输出 - LMK1C110x 与竞品比较图 6-10 RMS 抖动（10Hz 至 50MHz）：100MHz 输出 - LMK1C110x 与竞品比较
表 6-2 LMK1C110x 与竞品的加性抖动比较
参数 LMK1C110x 竞品 LVCMOS 单位
频率 10MHz 100MHz 10MHz 100MHz fs
加性抖动（10Hz 至 1MHz） 21.87 - 104.82 -
加性抖动（12kHz 至 1MHz） 21.39 - 104.41 -
加性抖动（12kHz 至 20MHz） - 4.51 - 133.35
加性抖动（10Hz 至 50MHz） - 16.38 - 200.90
