4.4.2 通信数据输入模式

对于此模式，电池运行数据通过 GUI 输入。用户由此能够仅使用 LaunchPad 即可运行实际测试用例或评估 MSPM0 测量仪表。该方法无需使用硬件，可增加算法运行频率，并且对电池运行数据的长度没有限制。

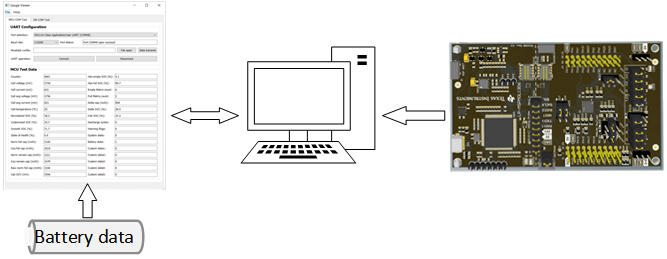

通信数据输入模式结构图 4-12 通信数据输入模式结构
  1. 首先，要实现此方法，用户只需要使用 LaunchPad 并进行适当的硬件设置。
  2. 其次，在更改 Gauge_UserConfig.h 中的 COMMUNICATION_DATA_INPUT 检测模式后，将测量仪表代码下载到 LaunchPad。
  3. 然后，用户需要一个 MCUData 文件。其中说明如何将测试数据传输到 GUI 可识别的文件，尤其是对于那些不是通过 GUI 生成测试文件的用户，这个说明会很有用。用户需要在 B 列中输入电芯编号。然后将电池的各个 Vcell(mV)、Icell(mA) 和 Tcell( °C) 输入到同一个 McuData 文件中的相同列中。为此，用户可先生成一个 McuData 文件，并参考该文件进行传输。最后，使用 -McuData.csv 命名文件。
    McuData 类型图 4-13 McuData 类型
  4. 最后，按照 图 4-14 连接 UART COM 端口，点击打开文件按钮在 MCU COM 工具中加载 MCUData 运行文件。点击数据传输按钮后，等待端口状态变为 Start transmit!。
    通信数据输入步骤图 4-14 通信数据输入步骤

用户将从 MCU 接收电池运行数据，如 MCU 测试数据块中所示。完成传输后，GUI 会自动将接收到的数据保存在 GUI 地址下。
