图 4-5 PPS 正电压转换

对于支持 PPS 功能或广播 APDO 功能的 PD 产品，应进行 SPT.6 测试。PPS 阶跃测试验证当源端口使用 APDO 签订合约时，输出是否符合 USB PD 规范第 7.1.4.3 节中的单调性和容差要求。无论是单端口还是多端口都需要通过该测试，通过 Quadramax 仪器进行验证。对于多端口测试，需要使用两台或更多 Quadramax 仪器。有关工作台设置的详细信息，请参阅“QuadraMAX PPS 测试指南”。

在测试期间，SPT 根据 PD 规范验证多项容差要求。实际上，通常会出现错误“在转换期间源电压保持在 vPpsValid 范围内”。打开日志文件夹并搜索“testLog.csv”文件即可。该文件记录每个步骤的所有测试数据信息。步骤 2.k.1.b.ii 显示故障。查看“通用串行总线 Type-C 和电力输送源电源要求测试规范”，该规范还描述了故障步骤详细信息。

为了更直观地显示日志，同时检查 Total Phase 数据日志和 QuadView 数据日志是一种很好的做法。分别从 Total Phase 官方网站和 USBIF 官方网站下载这两个工具。这两种方法都使用波形来描述日志。强烈建议获取 Total Phase 数据日志。客户可以要求测试机构通过 Total Phase 工具提取数据。数据日志有助于进一步进行数据分析。机构选择不使用这些工具。

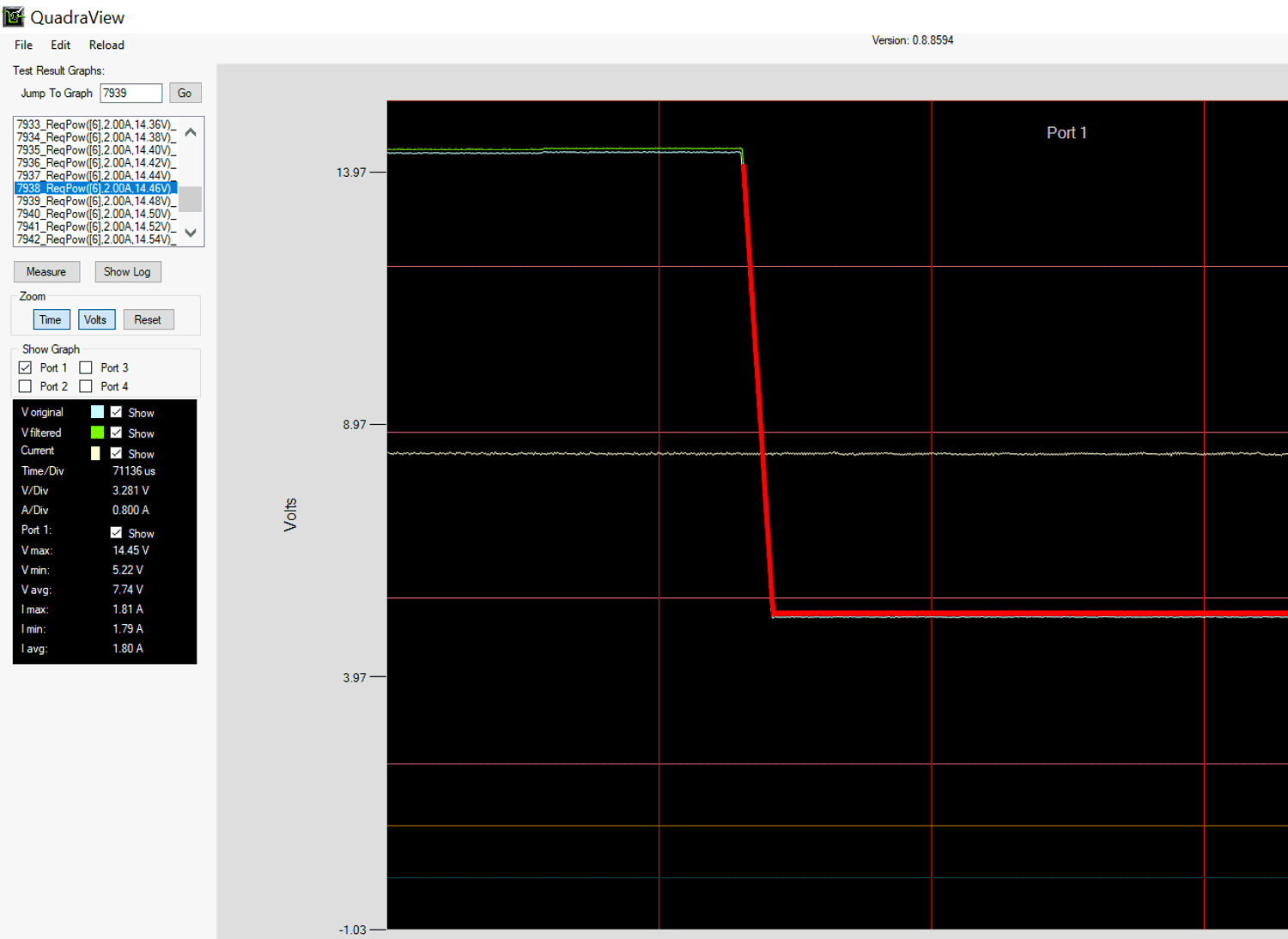

图 4-6 QuadView 数据日志检查

通过 QuadView 查看图片 7939，红线表示错误。数据日志显示，随着电压以 20mV 的阶跃从 14.46V 增加到 14.48V，VBUS 电压降至 5V。

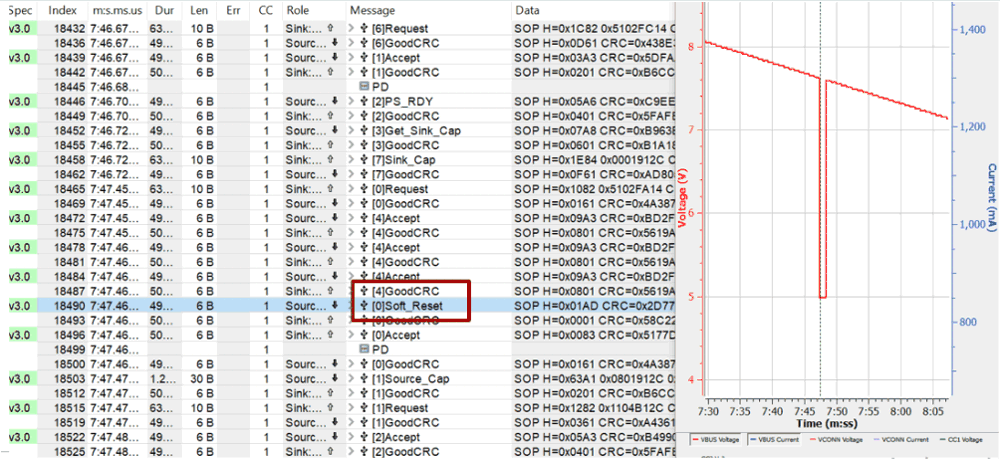

图 4-7 Total Phase 数据日志检查

要进一步找出根本原因，请检查 Total Phase 数据日志。日志显示发生了 Soft_Reset。通过实验室中的比较测试可知，错误是由测试仪问题引入的。更新至最新的测试仪软件版本，从而解决该问题。
