5.3 电容器和扼流圈隔离

如果系统使用基于电容的隔离，那么对于较长的菊花链电缆或高噪声应用，可能需要使用与电容器串联的附加共模扼流圈滤波器。对于这些应用，为确保正常运行，建议至少使用汽车级 100μH 共模滤波器。为了在嘈杂的环境中实现更佳性能，应使用双共模滤波器（100μH 和 470μH）。对于单共模滤波器应用，建议使用 TDK 51μH 2.8kΩ 扼流圈 (ACT45B-510-2P-TL003)。对于双共模滤波器应用，建议使用 TDK 100μH 5.8kΩ 扼流圈 (ACT45B-101-2P-TL003) 和 Wurth 470μH 2.2kΩ (744242471)。请注意，共模阻抗规格对于抑制较高噪声源至关重要。在确定铁氧体磁珠的选择时可以应用相同的原则。

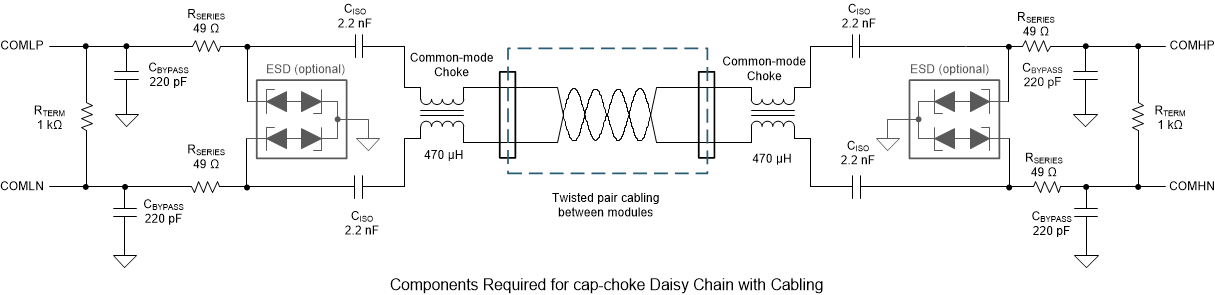

GUID-05E7FBC6-36EA-4EFC-941F-7FBA9A1DB8C9-low.gif图 5-4 跨多个 PCB 使用电容器和扼流圈
