5.2 仅电容器隔离

对于低噪声环境或安装在同一 PCB 上的器件，通常最佳做法是仅选择电容器用于隔离。我们建议这些电容器为 2.2nF，具有较高的额定电压（是系统总电池包电压的两倍)，并且符合汽车标准。我们的参考原理图使用 Knowles 提供的 1206J2K00222KXR。可以使用高达 5.6nF 的电容器来实现这种隔离。

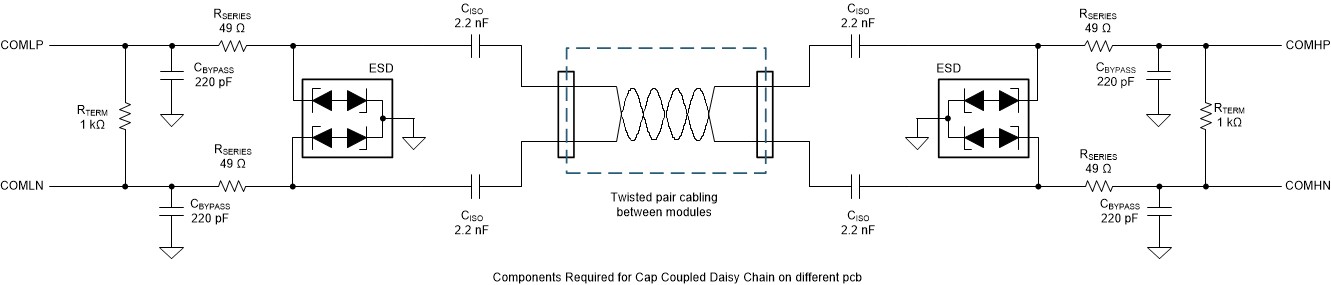

GUID-84026FA5-D83D-4C8B-894A-8C33D92BD56C-low.gif图 5-2 跨多个 PCB 仅使用电容器

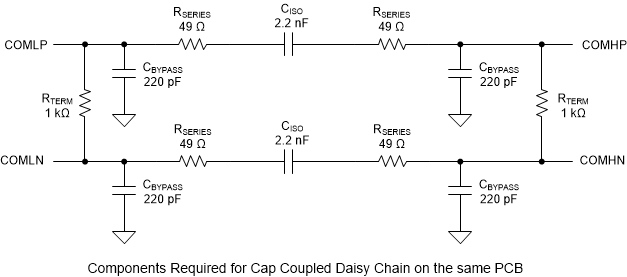

GUID-2BF145E0-4EDA-4E30-A4AC-CF438549BEAA-low.gif图 5-3 在同一 PCB 上仅使用电容器
