3.4.2.1 裸 PCB

第一个测试仅涉及图 3-35 中所示的裸 TIDA-01632 PCB。

GUID-DD865E20-100B-4814-A49F-BA359806149B-low.png图 3-35 裸 PCB

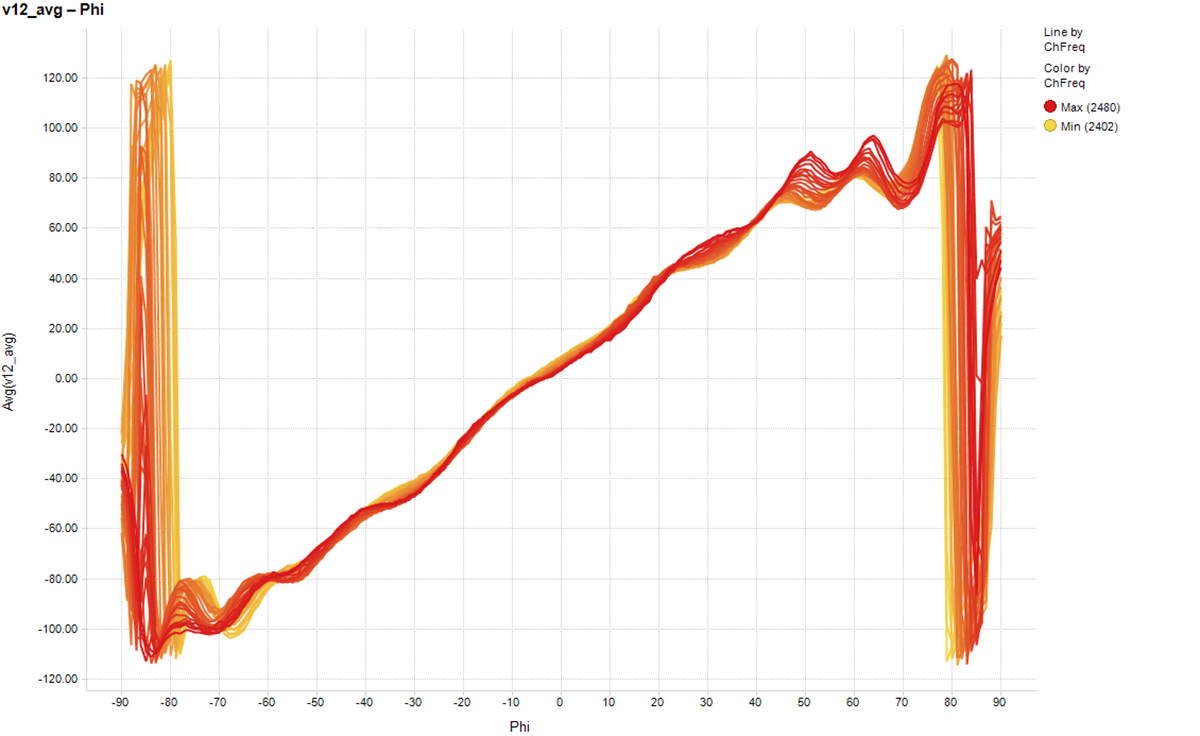

GUID-24E0AAE3-728F-4E7E-B9E2-803079DC457F-low.png图 3-36 裸 PCB 相位差与角度结果间的关系

裸 PCB 展示了在 –60 度至 60 度的范围内结果线性度相当高，在该范围之外则具有大得多的误差。这是计算精确 AoA 的良好起点。
