PCB + 射频吸收材料 + 镀锡铜箔 + 金属

在此设置中,TIDA-01632 板(与传入的射频信号相反)上安装了一层来自 ARC Technologies 的 WaveX WX-A-010-12P 射频吸收材料、一层 3M 1183 镀锡铜箔以及金属支架,如图 3-43图 3-44 所示。

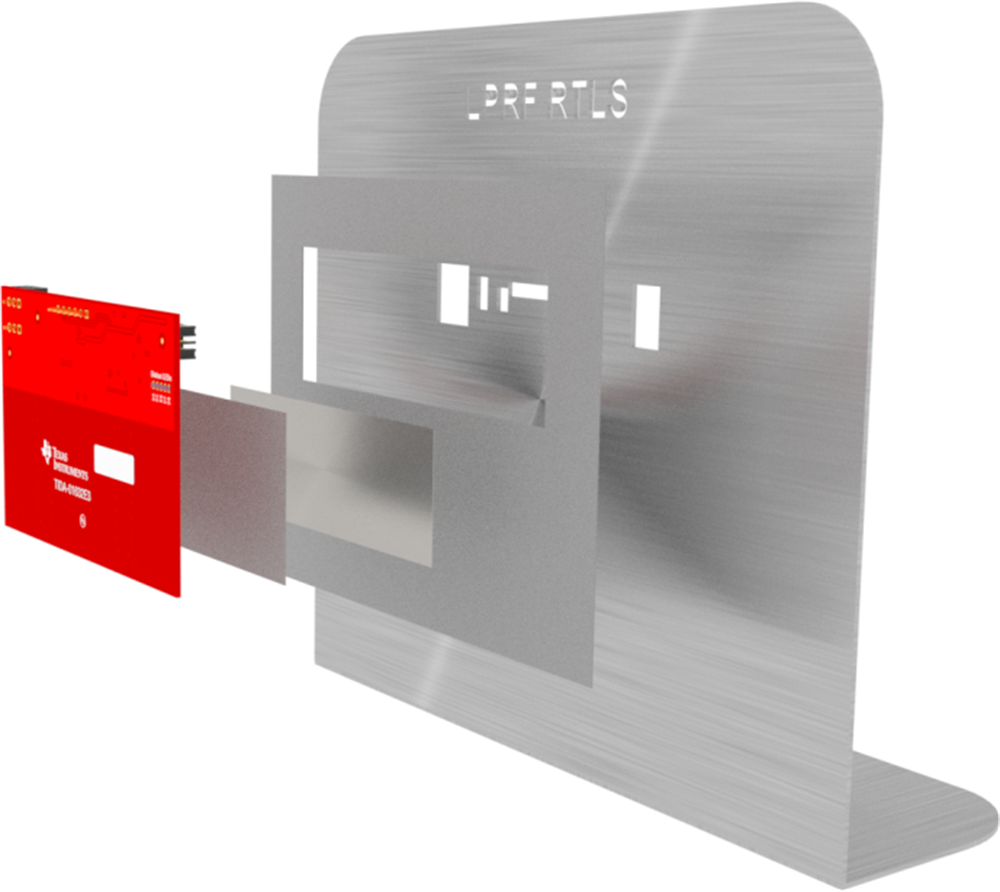

GUID-A915C444-324B-42EF-9FCE-21618ED5ABFF-low.png图 3-43 PCB + 射频吸收材料 + 镀锡铜箔 + 金属独立部分
GUID-245AEDE8-0784-4228-AB2B-4285A5221A48-low.png图 3-44 PCB + 射频吸收材料 + 镀锡铜箔 + 金属

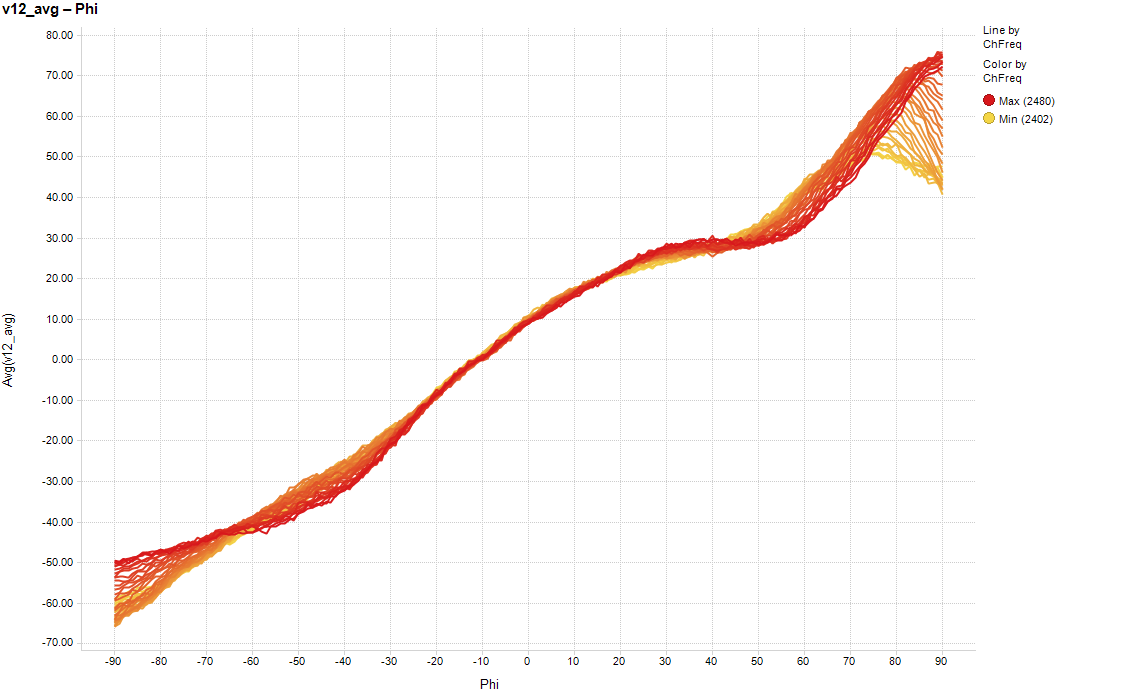

GUID-0B8EA65F-5641-4FB2-96A4-AD20BF14B3A4-low.png图 3-45 PCB + 射频吸收材料 + 镀锡铜箔 + 金属的相位差与角度结果间关系

最终的硬件设置显示了在所有角度下都具有最佳的结果。但是,结果不像之前的设置那样具有线性,并且在 –25° 至 25° 范围之外具有更大的误差。
