5.3.3 数字滤波器频率响应

数字滤波器也有特定的频率响应，可能影响 ADC 转换信号的方式。此响应取决于输入信号的频率，因为数字滤波器采集的是一段时间内的调制器输出。图 5-6 显示了 ADS1235 中的不同 sinc 滤波器在 ODR = 50SPS 时的频率响应。

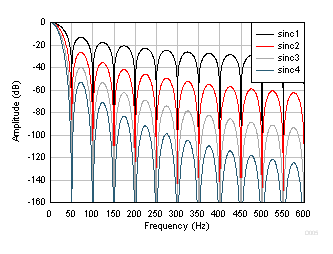

GUID-2303561A-FBC6-412B-BFC4-ED9C56D28F13-low.gif图 5-6 ADS1235 Sinc 滤波器在 ODR = 50SPS 时的频率响应

虽然图 5-6 中没有显示，但 ADS1235 sinc 滤波器的带宽明显低于 ODR。例如，ODR = 50SPS 时，sinc1 截止频率仅为 22.1Hz。因此，需要对具有较高频率元件进行信号采样的电桥测量系统，需要更高的 ODR 或更宽带宽的数字滤波器。有关此主题的更多详细信息，请参阅 Δ-Σ ADC 中的数字滤波器类型 应用手册。

数字滤波器频率响应的另一个考虑因素是对特定频率的抑制。图 5-7 显示了 ADS1235 FIR 滤波器在 ODR = 20SPS 时的频率响应，而图 5-8 放大了 50Hz 和 60Hz 时的响应。

GUID-2417E088-C29C-46AD-B3D2-A9B21544B429-low.gif图 5-7 ADS1235 FIR 滤波器在 ODR = 20SPS 时的频率响应
GUID-EE3C60AD-9865-4BB4-ADF7-10BDCB8E8F6E-low.gif图 5-8 ODR = 20SPS 时的 ADS1235 FIR 频率响应细节

如图 5-8 所示，此数字滤波器频率响应旨在抑制 50Hz 和 60Hz 频率。例如，ADS1235 会将 50Hz 或 60Hz 的输入信号（高达 ±2Hz 偏差）衰减 94dB。这对于降低系统中的线路周期噪声特别有用。此外，无论噪声是耦合自系统电源还是来自其他线路感应 EMI，ADC 数字滤波器都有助于抑制该噪声。
