2.1.4 启动实时调试

在构建程序之后，调试窗口应该会打开，其中包含在Topic Link Label2.1.2中创建的目标配置文件。如果创建的目标配置文件尚未打开，可以按照图 2-14 并查看“Target Configuration”窗口的“User Defined”文件夹找到它。创建的目标配置文件应该在“User Defined”文件夹下。右键点击该文件后，显示一个菜单，里面有一个“Launch Selected Configuration”选项，如图 2-15 所示。然后，调试窗口将显示。在许多 CCS 教程中可以找到连接目标、加载映像和通过 JTAG 运行的步骤。在连接到 UART 之前，处理器必须连续运行。由于 UART 连接以程序的连续运行为基础，停止串行命令监视器程序运行的断点、暂停、终止或任何其他事件将打断 UART 连接并冻结 CCS。有时，习惯在这些特性可用时使用它们。建立在使用 UART 连接时断开与目标的 JTAG 连接，如图 2-16 所示。当处理器运行时，可直接选择 UART 连接 → Run → Load → Load Symbols，建立 UART 连接，如图 2-17 所示。

GUID-20220304-SS0I-P35G-ZJKW-ZDG9HVVVKQLM-low.png图 2-14 找到目标配置文件
GUID-20220304-SS0I-MJGZ-8J0X-KR0GFTLQ5MLH-low.png图 2-15 启动所选配置
GUID-20220304-SS0I-STCK-PXH9-0QHD9XCKRL3N-low.png图 2-16 断开 JTAG 连接

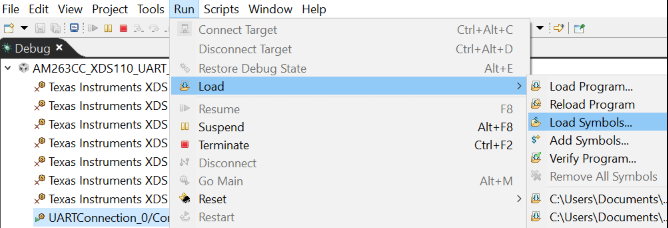

GUID-20220304-SS0I-BNHV-HPFW-TKRTRSHNDSJL-low.png图 2-17 建立 UART 连接
