2.3.1 器件选择

TPS65000 采用 2.25MHz 降压转换器且具有双路 LDO 和 SVS 的电源管理 IC (PMIC)

TPS6500XX 器件是一款适用于便携式应用的单芯片电源管理 (PWM) IC。该器件包含一个降压转换器和两个低压降 (LDO) 稳压器。为了尽可能在最大负载电流范围内实现卓越的效率，此降压转换器在轻负载时进入低功耗模式。对于低噪声应用，可通过一个引脚强制此器件进入固定频率 PWM 模式。由于使用小型电感器和电容器，此降压转换器的尺寸很小。该降压转换器具有用于时序控制的电源正常状态输出端。LDO 可提供 300mA 的电流，并且可在 1.6V 至 6V 的输入电压范围内工作。LDO 可由降压转换器或主电池直接供电。此降压转换器和 LDO 具有单独的电压输入端，可实现最大的设计和时序控制灵活性。TPS6500XX 器件采用 3mm × 3mm VQFN (16) 封装和 3mm × 3mm WQFN (20) 封装。

TPS6500XX 器件具有多个版本，具体取决于输出电压以及是否存在电源电压监控器。本解决方案中采用 TPS65000 版本。

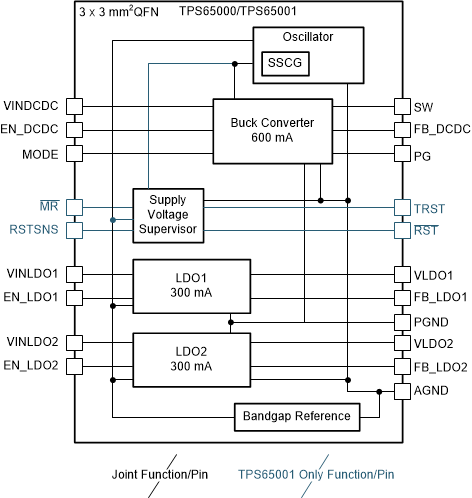

GUID-1D8B4C3E-BC3F-4D21-AE93-67DF816E251A-low.gif图 2-13 TPS65000 的方框图

根据表 2-5 中所示并与表 1-1 中的规格进行比较，我们可以看出 TPS65000 解决方案支持为 PYTHON 300/500/1300 和 IMX25X/26X CMOS 图像传感器供电。

表 2-5 TPS65000 中元件及其规格的摘要
元件提供的 CMOS 图像传感器电源轨输入电压输出电压输出电流输出电容所选的 SW 频率
LDO1VDD_PIXEL 和 OVDD1.6V 至 6V0.7V 至 VINLDO-Vdo (Vdo=0.37V)300mA≥10µF-
LDO2VDD_33 和 AVDD1.6V 至 6V0.7V 至 VINLDO-Vdo (Vdo=0.37V)300mA≥10µF-
降压VDD_18 和 DVDD2.3V 至 6V0.6V 至 VinDC/DC600mA10µF 至 22µF2.25MHz（用于 FPWM 模式）
