6.2 宽带配置的测试结果

另以配置 5G 射频中继器为例。在第一个奈奎斯特区域 (<1GHz) 中针对低频带对 RX 路径 C/D 进行了修整，并对匹配电路进行了修改，以适应低于 1GHz 的频率。RX 路径 A/B 则针对 3.5GHz 进行了修整，该频率位于第三个奈奎斯特区域。RX A 和 B 用于 TX 反馈路径。TX 路径 C/D 用于轻松实现 RX 到 TX 直接环回。TX 和 FBRX NCO 配置为 3.5GHz，RX NCO 设置为 430MHz。

对于高发射功率的射频中继器用例，一般不使用直接环回。为了演示 AFE76xx 的直接环回特性，将 RX 路径配置为在基带处具有与 TX 路径相同的采样率。对于直接环回测试，CW 音调放置在 450MHz 下，RX NCO 设置为 430MHz。TX NCO 则设置为 3500MHz。通过环回路径，会观察到轻微的 SNR 下降，如下图所示。

GUID-4C56283A-9110-4419-AB6A-E8F4184EC468-low.png图 6-5 数字 RX 到 TX 直接环回：RX 输入 - CW 在 450MHz 下，TX 输出在 3520MHz 下

该用例支持高达 600MHz 的带宽。下面的两个测量结果显示了 3.5GHz 宽带信号的 TX 路径和 FBRX 路径响应。

GUID-F45516E9-0B24-495A-A09F-7BB6A80DF549-low.png图 6-6 具有宽带信号的 TX 路径输出 (600MHz)

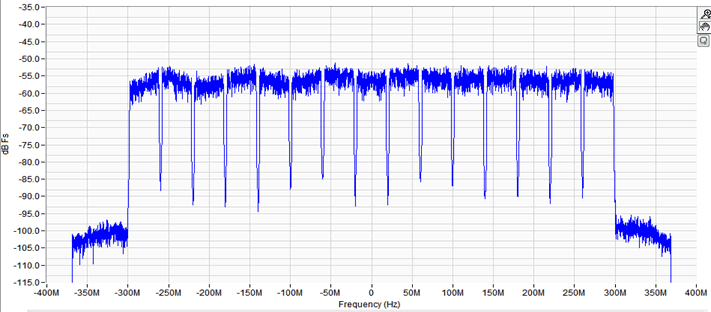

GUID-C93807E3-CD23-47EE-AFB0-2584B8CA7A99-low.gif图 6-7 具有宽带信号的 FBRX 路径输出 (600MHz)

用于光中继器应用的 2T2R2FB TDD 配置支持 RX 和 FBRX 模式之间的分时接收模式。在下面的测试中，CW 音调放置在 3525MHz 下。一个用于 RX 模式的 NCO 设置为 3500MHz，而另一个用于 FBRX 模式的 NCO 设置为 3550MHz。RXTDD 和 RXFBSW GPIO 用于触发两种模式之间的模式开关。默认情况下，FBRX 模式支持的带宽是 RX 模式的 2 倍。

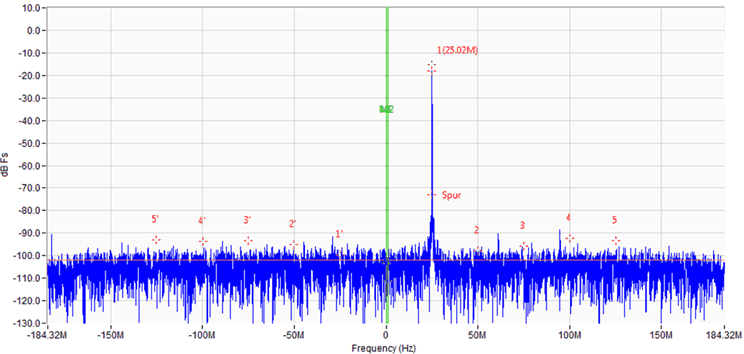

GUID-F84B20BF-2B6F-4BF8-87F2-2A2CA879F380-low.gif图 6-8 RX 模式输出
GUID-39FA1225-26B6-49B0-AC0F-04A94D91137C-low.gif图 6-9 FBRX 模式输出
