3.2 示例用例的系统方框图

上一节介绍了从 2T2R 到 6T6R 系统的多个系统用例。尽管像 6T6RnFB 这样的系统可能需要多个 AFE76xx 器件，但所有用例都可以使用一些基线配置来构建，比如

  • 2T2R 或 2T2FB
  • 2T4R
  • 2T2R2FB
  • 4T4R

图 5 - 图 9 显示了如何使用一个或两个基线配置来实现每个用例。在以下系统方框图中，蓝色 SERDES IP 表示高速接口，而橙色 SERDES IP 表示低速接口。

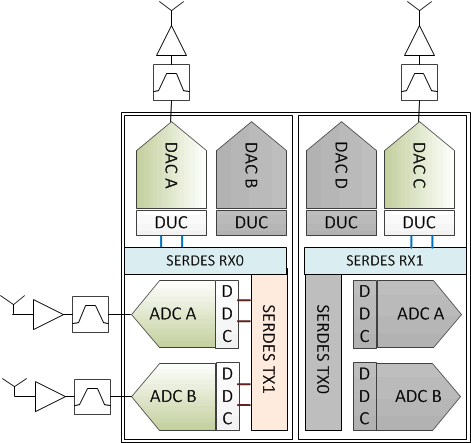

GUID-D3D9989E-670A-49D3-94DE-9BA834602D93-low.gif图 3-1 2T2R 配置
GUID-5FE2E841-814D-4328-B9C4-7E11292B3139-low.gif图 3-2 2T2RnFB FDD 配置
GUID-3528FD69-B76C-4EBF-84A1-22690E640C1F-low.gif图 3-3 4T4R2FB 系统案例 1
GUID-2E613527-FA7E-47DD-86A7-E887FA96B8D4-low.gif图 3-4 4T4R2FB 系统案例 2
GUID-06CB7044-B9A8-42A9-B513-75566A90960A-low.gif图 3-5 6T6R2FB 方框图

在上述配置中，除 4T4R 外的所有 2TxRnFB 配置均可使用 TSW4086 TI 设计来实现。在下一节中，我们将介绍如何为每个目标应用实现具有两个发送器的基线配置。

  • 2T2R
  • 2T4R
  • 2T2FB
  • 2T2RnFB
