6.1 窄带配置的测试结果

选择了 2T2R2FB 用例配置并在 FDD 模式下进行了测试。TX 和 FBRX 的基带采样率为 491.52MHz。RX 采样率为 122.88MHz。

GUID-0A493477-B964-435B-A439-17934A9C62DE-low.gif图 6-1 1750MHz 和 -15dBFS 时的单音调 RX 路径输出

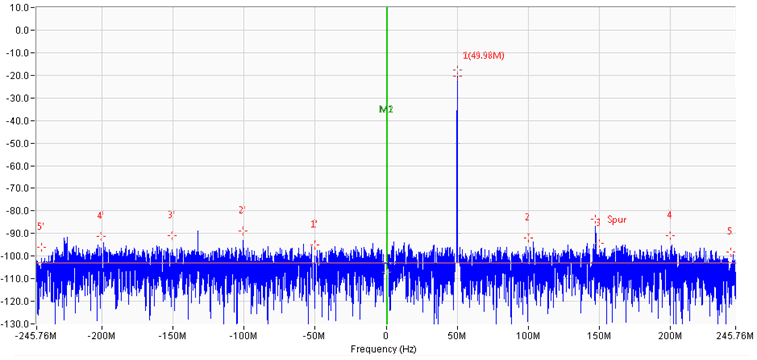

GUID-CA7297CD-5A2A-4440-AEE1-84A969A12FE1-low.gif图 6-2 1750MHz 和 -15dBFS 时的单音调 FBRX 路径输出
GUID-4A20F4EB-DCFF-4426-919B-1E3D508CD168-low.png图 6-3 TX 输出：2.6GHz 时的 2x20MHz LTE 信号
GUID-B75F0579-A559-48CB-B75C-42F61493C95E-low.gif图 6-4 RX 输出：2.6GHz 时的 2x20MHz LTE 信号（TX-RX 环回）
