1.5 闪存板

闪存板是一个小型板，通常连接到模块或连接 DMD 和 DLP 控制器的柔性电缆。特定于光学模块的 DLP 图像处理设置存储在闪存中，由 DLP 控制器在系统配置期间使用。

TI 制造和销售 DLP 芯片组，其中包括 DMD、控制器 IC 和电源管理 IC (PMIC)。在这三个元件中，只有 DMD 包含在光学模块中（控制器和 PMIC 集成在附近的印刷电路板或 PCB 上）。

TI 提供了可支持不同类型光学模块的 DMD 产品系列（查看和比较 DLP 显示和投影芯片组）。光学模块由第三方公司设计和制造（请参阅图 1-3）。客户可以从光学模块制造商 (OMM) 处采购已存在且经过装备的光学模块，以缩短设计时间并加快产品上市步伐。或者，可以由 OMM 使用更多的时间和资源来设计定制光学模块。光学模块生态系统非常强大，全球范围内的 OMM 可以大量提供各种光学模块。

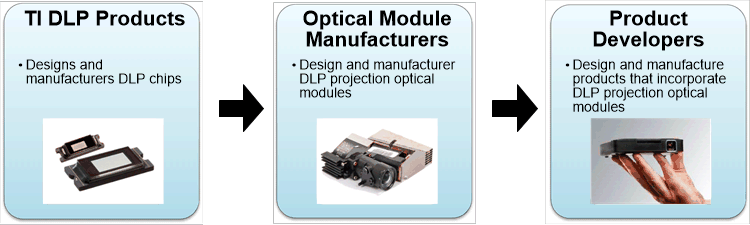

DLP2000, DLP2010, DLP230NP, DLP3010 从 TI DLP 芯片到产品的供应链图 1-3 从 TI DLP 芯片到产品的供应链
