2.6 偏移

偏移描述了投射光离开投影透镜后的路径。0% 的偏移意味着光线在离开投影透镜后均匀分布在透镜轴上方和下方。100% 偏移意味着使图像顶部与透镜轴对齐，使图像底部与投影透镜轴重合。100% 或更高的偏移（例如，向上倾斜）最常见，用于避免将投影图像的底部发送到放置产品的表面。然而，某些应用倾向于 0% 偏移，从而可实现更薄的光学模块。有关镜头偏移的更多信息，请参阅 DLP 光学设计指南演示文稿的幻灯片 70。

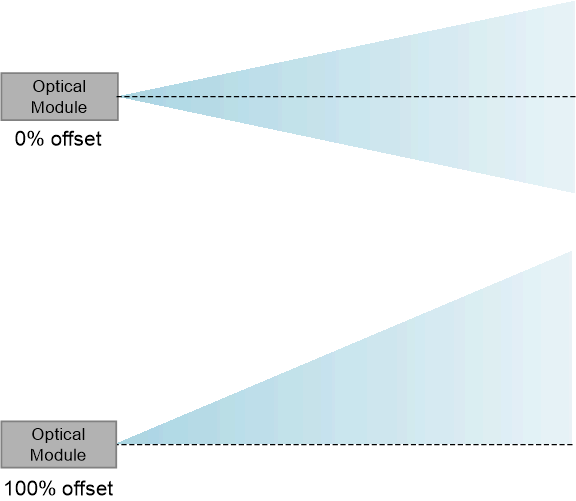

DLP2000, DLP2010, DLP230NP, DLP3010 0% 偏移和 100% 偏移图 2-4 0% 偏移和 100% 偏移
