7.4.3 安装和热分布建议

适当的安装技术可以用焊料充分覆盖裸露的散热焊盘。回流过程中的过热可能会影响电气性能。图 7-10 显示了建议的回流炉热分布。正确的装配后清洁对于器件性能也至关重要。有关更多信息，请参阅 QFN 和 SON PCB 连接 应用报告。

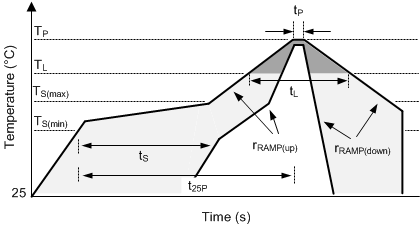

GUID-4187D2D9-B8CF-450D-9EF7-190F2E80B603-low.gif图 7-10 建议的回流炉热分布
表 7-2 建议的热分布参数
参数最小值典型值最大值单位
斜升和斜降
rRAMP(up)平均斜升速率，TS(max) 至 TP3°C/s
rRAMP(down)平均斜降速率，TP 至 TS(max)6°C/s
预热
TS预热温度150200°C
tS预热时间，TS(min) 至 TS(max)60180s
回流
TL液相线温度217°C
TP峰值温度260°C
tL保持在液相线温度 TL 以上的时间60150s
tp保持在峰值温度 5°C TP 以内的时间2040s
t25P从 25°C 到峰值温度 TP 的总时间480s
