7.3.2 插入延迟

TPS25984Bx 会在启动时实施插入延迟，以确保在器件尝试导通电源至负载前电源已稳定。器件最初会等待 VIN 电源上升至高于 UVP 阈值并且所有内部偏置电压稳定下来。此后，无论 EN/UVLO 引脚状态如何，器件都会保持关断状态并额外延迟 tINSDLY。这有助于防止在以下情况下系统出现任何意外行为：如果器件在卡与背板牢固接触之前尝试导通，或者如果在启动期间出现任何电源振铃/噪声。

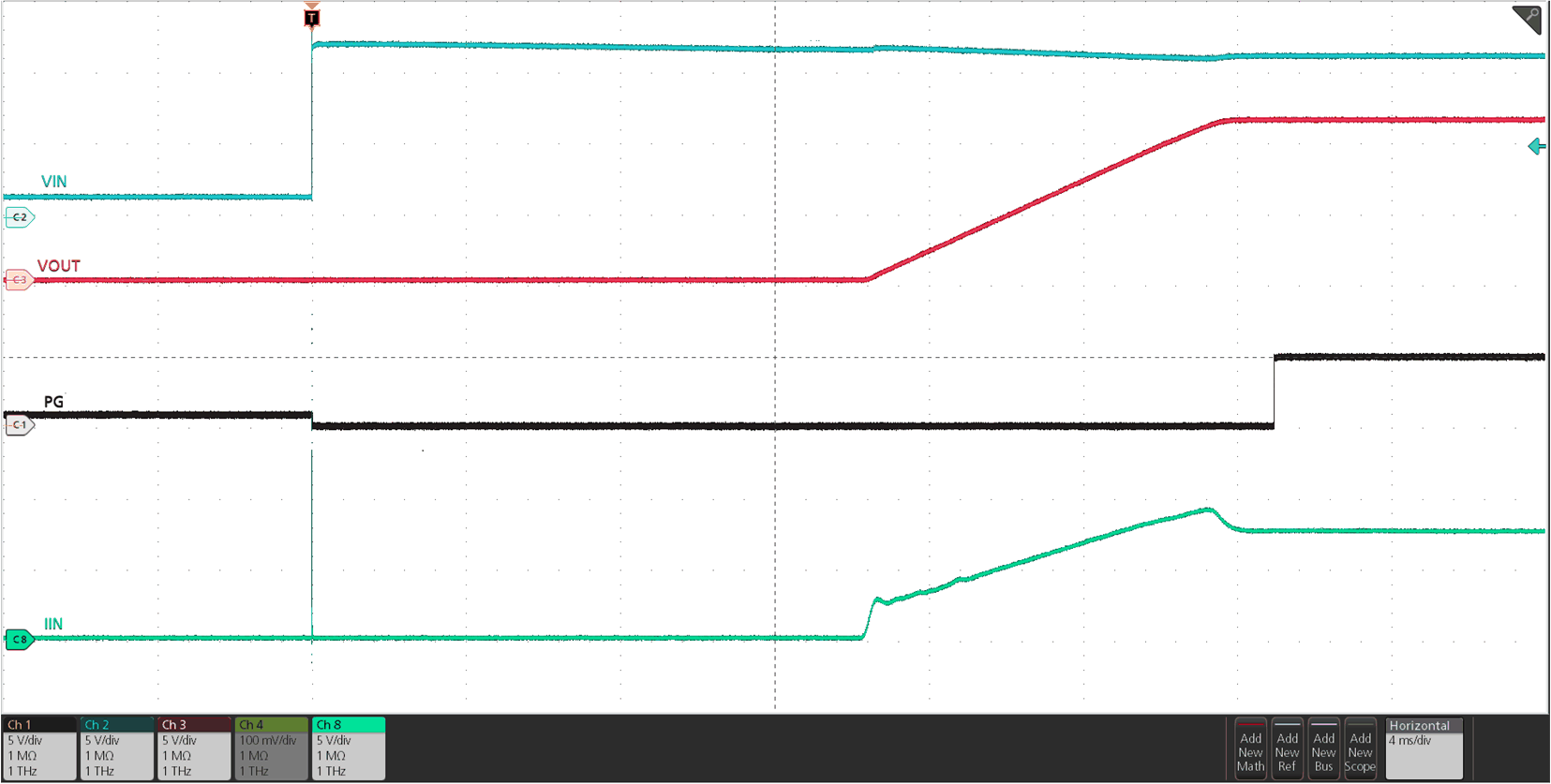

TPS25984B 插入延迟
输入电源电压从 0V 阶跃至 12V。器件在导通输出之前，等待 tINSDLY 以使输入电源电压稳定。
图 7-2 插入延迟
