7.3.1 欠压保护

TPS25984Bx 会在 VIN 上实现欠压锁定，以防施加的电压变得过低，导致系统或器件无法正常运行。欠压锁定在 VIN 上的内部默认锁定阈值为 VUVPIN。也可以通过 EN/UVLO 引脚上的 UVLO 比较器，从外部将欠压保护阈值调整为用户定义的值。图 7-1 和方程式 1 显示了如何使用电阻分压器设置给定电压电源的 UVLO 设置点。

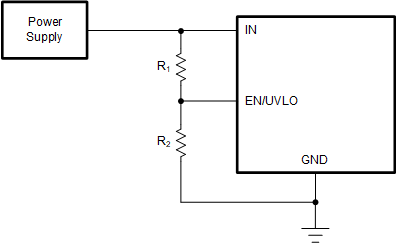

TPS25984B 可调节的欠压保护图 7-1 可调节的欠压保护
方程式 1. VINUV=VUVLORR1+R2R2

EN/UVLO 引脚可实现双电平阈值。

  1. VEN > VUVLO(R)：器件完全导通。
  2. VSD(F) < VEN < VUVLO(F)：FET 以及大多数控制器电路均被关断，但一些关键偏置和数字电路除外。将 EN/UVLO 引脚保持在此状态的时间超过 tQOD 时，将激活输出放电功能。
  3. VEN < VSD(F)：器件内的所有有源电路均关断，并且不保留任何数字状态存储器。该引脚还会复位任何闭锁的故障。在这种情况下，器件的静态电流消耗非常小。
