7.4.6.2 1SPW 调制

1SPW 模式会改变正常的调制方案，以便实现更高的效率，同时会在 THD 性能下降方面造成轻微影响，并且需要在选择输出滤波器时多加注意。在低空闲电流模式下，输出在空闲条件下以大约 17% 的调制运行。当施加音频信号时，一个输出减少，一个输出增加。下降的输出信号快速钳位至 GND，此时所有音频调制都通过上升的输出进行。结果是在音频周期的大部分时间里只有一个输出在开关。由于开关损耗减小，在该模式下效率得到提高。

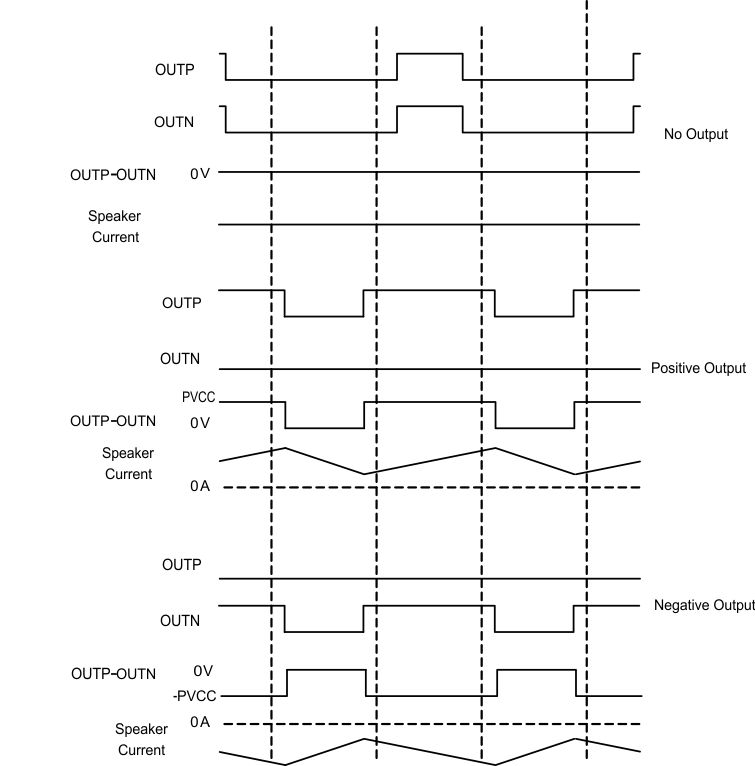

TAS5815 1SPW 模式调制图 7-9 1SPW 模式调制
