7.5.2.3 顺序写入

顺序数据写入传输与单字节数据写入传输完全相同，唯一的例外是主器件将多个数据字节传输到器件，如图 7-12 所示。接收到每个数据字节后，器件会以一个确认位进行响应，并且 I2 子地址会自动递增 1。

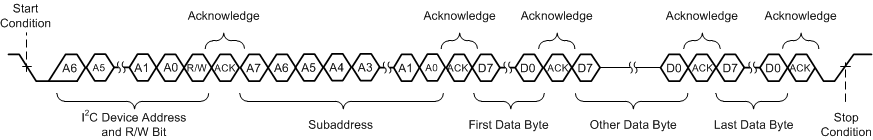

TAS5815 顺序写入传输图 7-12 顺序写入传输
