4 引脚配置和功能

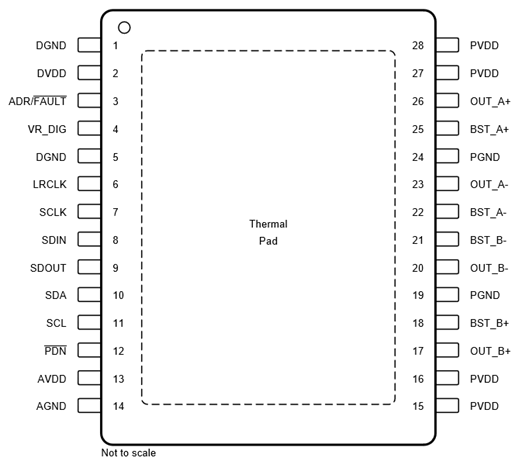

TAS5815 PWP (TSSOP) 封装，28 引脚焊盘朝下，俯视图图 4-1 PWP (TSSOP) 封装，28 引脚焊盘朝下，俯视图
表 4-1 TSSOP28 封装的引脚功能
引脚 类型(1) 说明
编号 名称
1 DGND P 数字接地
2 DVDD P 3.3V/1.8V 数字电源
3 ADR/FAULT DI/O 电阻器值表（上拉/下拉至 DVDD/GND）可确定器件 I2C 地址。

上电后，可以通过在上电位后向寄存器位写入 1 来对此引脚进行编程。在此模式下，ADR/FAULT 被重新定义为 FAULT。
4 VR_DIG P 内部稳定 1.5V 数字电源电压。此引脚不得用于驱动外部器件
5 DGND P 数字接地
6 LRCLK DI 输入串行音频数据左/右时钟（采样率时钟）
7 SCLK DI 串行音频数据时钟（移位时钟）。SCLK 是串行音频端口输入数据位时钟。
8 SDIN DI 串行音频数据输入。SDIN 支持三种离散（立体声）数据格式
9 SDOUT DO 串行音频数据输出，源数据可选择为 Pre-DSP 或 Post-DSP。
10 SDA DI/O I2C 串行控制数据接口输入/输出
11 SCL DI I2C 串行控制时钟输入
12 PDN DI 关断，低电平有效。PDN 将放大器设为关断状态，关闭所有内部稳压器。
13 AVDD P 内部稳定 5V 模拟电源电压。此引脚不得用于驱动外部器件。
14 AGND G 模拟接地
15 PVDD P PVDD 电压输入
16 PVDD P PVDD 电压输入
17 OUT_B+ PO 差分扬声器放大器输出 B+ 的正极引脚
18 BST_B+ P OUT_B+ 自举电容器的连接点，用于为 OUT_B+ 的高侧栅极驱动创建电源
19 PGND G 功率器件电路的接地基准。将此引脚连接到系统接地
20 OUT_B- 否 差分扬声器放大器输出 B- 的负极引脚
21 BST_B- P OUT_B- 自举电容器的连接点，用于为 OUT_B- 的高侧栅极驱动创建电源
22 BST_A- P OUT_A- 自举电容器的连接点，用于为 OUT_A- 的高侧栅极驱动创建电源
23 OUT_A- 否 差分扬声器放大器输出 A- 的负极引脚
24 PGND G 功率器件电路的接地基准。将此引脚连接到系统接地
25 BST_A+ P OUT_A+ 自举电容器的连接点，用于为 OUT_A+ 的高侧栅极驱动创建电源
26 OUT_A+ PO 差分扬声器放大器输出 A+ 的正极引脚
27 PVDD P PVDD 电压输入
28 PVDD P PVDD 电压输入
PowerPADTM G 接地，连接到接地散热器以获得出色系统性能。
(1) AI = 模拟输入，AO = 模拟输出，DI = 数字输入，DO = 数字输出，DI/O = 数字双向（输入和输出）、PO = 正输出，NO = 负输出，P = 电源，G = 接地 (0V)
