7.3.8.1 扬声器放大器增益选择

数字增益和模拟增益的组合用于提供扬声器放大器的总增益。如图 7-7 所示，TAS5815 的音频路径由数字音频输入端口、数字音频路径、数字到 PWM 转换器 (DPC)、栅极驱动器级、D 类功率级和反馈环路组成，反馈环路将输出信息反馈回 DPC 块以校正输出引脚上感知的失真。总放大器增益由数字增益（如数字音频路径中所示）和模拟增益（从模拟调制器输入端到扬声器放大器功率级输出端）组成。

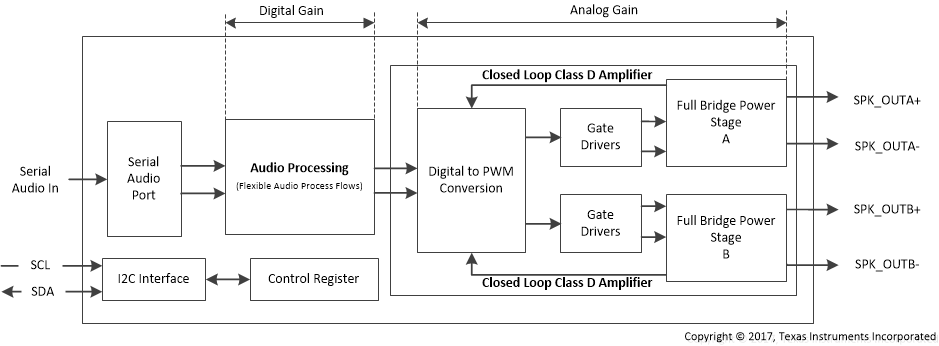

TAS5815 扬声器放大器增益图 7-7 扬声器放大器增益

如图 7-7 所示，数字音频路径中存在扬声器放大器的第一个增益级。它由音量控制和数字增益块组成。音量控制默认设置为 0dB，其不会改变。对于寄存器 0x54, AGAIN[4:0] 的所有设置，数字增益块保持 0dB。这些增益设置可确保输出信号不会在不同的 PVDD 电平下削波。0dBFS 输出为 29.5V 峰值输出电压

表 7-2 模拟增益设置
AGAIN <4:0>增益 (dBFS)放大器输出峰值电压 (V)
00000029.5
00001-0.527.85
…….……..…….
11111-15.54.95
