6.3.6.7.1.8 采样速率：384kHz 或 352.8kHz

图 6-31 和图 6-32 分别展示了采样速率为 384 kHz 或 352.8 kHz 时抽取滤波器的幅度响应和通带纹波。表 6-29 列出了采样速率为 384kHz 或 352.8kHz 时抽取滤波器的规格。

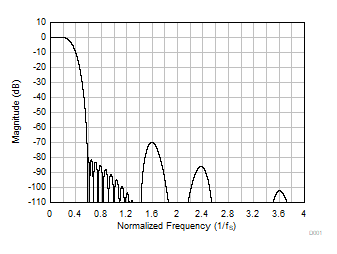

TAA3040 线性相位抽取滤波器幅度响应图 6-33 线性相位抽取滤波器幅度响应

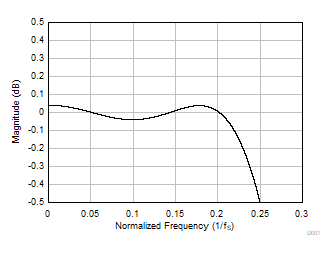

TAA3040 线性相位抽取滤波器通带纹波图 6-34 线性相位抽取滤波器通带纹波
表 6-29 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.212 × fS-0.050.05dB
阻带衰减频率范围为 0.58 × fS 至 4 × fS70.0dB
频率范围为 4 × fS 以上108.8
群延迟或延时频率范围为 0 至 0.212 × fS7.21/fS
