6.3.6.7.1.4 采样速率：32kHz 或 29.4kHz

图 6-25 和图 6-26 分别展示了采样速率为 32 kHz 或 29.4 kHz 时抽取滤波器的幅度响应和通带纹波。表 6-25 列出了采样速率为 32kHz 或 29.4kHz 时抽取滤波器的规格。

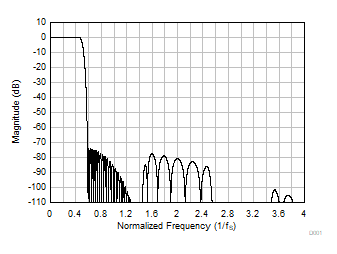

TAA3040 线性相位抽取滤波器幅度响应图 6-25 线性相位抽取滤波器幅度响应

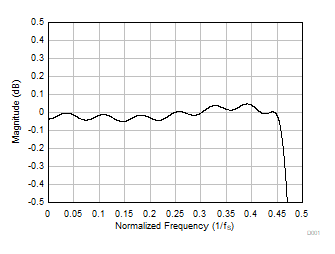

TAA3040 线性相位抽取滤波器通带纹波图 6-26 线性相位抽取滤波器通带纹波
表 6-25 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.454 × fS-0.050.05dB
阻带衰减频率范围为 0.58 × fS 至 4 × fS73.7dB
频率范围为 4 × fS 以上107.2
群延迟或延时频率范围为 0 至 0.454 × fS16.91/fS
