6.3.6.7.3.7 采样速率：384kHz 或 352.8kHz

图 6-47 显示了采样速率为 384kHz 或 352.8kHz 时抽取滤波器的幅度响应，而图 6-48 显示了该条件下抽取滤波器的通带纹波和相位偏差。表 6-43 列出了采样速率为 384kHz 或 352.8kHz 时抽取滤波器的规格。

TAA3040 超低延迟抽取滤波器幅度响应图 6-61 超低延迟抽取滤波器幅度响应

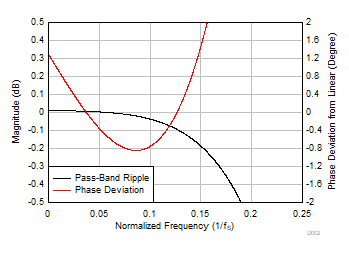

TAA3040 超低延迟抽取滤波器通带纹波和相位偏差图 6-62 超低延迟抽取滤波器通带纹波和相位偏差
表 6-43 超低延迟抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.1 × fS-0.040.01dB
阻带衰减频率范围为 0.56 × fS 以上70.1dB
群延迟或延时频率范围为 0 至 0.157 × fS4.11/fS
群延迟偏差频率范围为 0 至 0.157 × fS-0.180.181/fS
相位偏差频率范围为 0 至 0.157 × fS-0.852.07度
