7.3.13 断续

在连续 128 个开关周期内满足以下条件时，LM6x4xx-Q1 会采用断续过流保护：

  • 因已开始了软启动，经过了大于 tSS2 的时间；请参阅节 7.3.11。
  • 输出电压低于输出设定点的约 0.4 倍。
  • 该器件不在定义为具有最短关断时间（受占空比控制）的压降模式下运行。

在断续模式下，器件会关断，并在 tW 后尝试软启动。断续模式有助于在严重过流和短路情况下降低器件功耗。

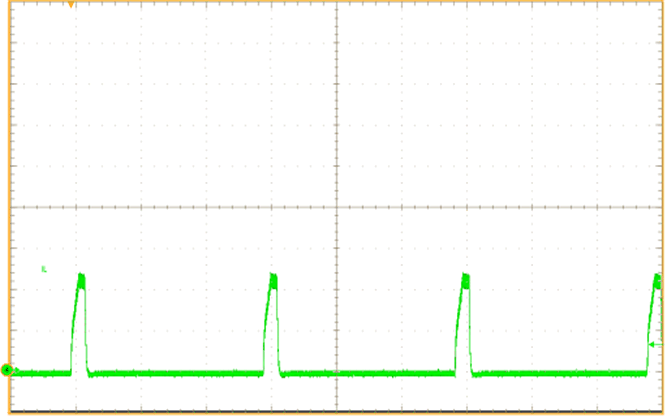

LM61480-Q1 LM61495-Q1 LM62460-Q1 断续期间的电感器电流突发图 7-18 断续期间的电感器电流突发

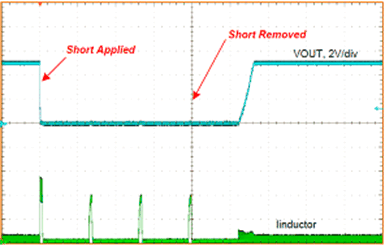

LM61480-Q1 LM61495-Q1 LM62460-Q1 短路瞬态和恢复图 7-19 短路瞬态和恢复
