7.3.6 RESET 输出运行

虽然 LM6x4xx-Q1 的 RESET 功能类似于标准电源正常功能，但该功能旨在替代分立式复位 IC，从而降低 BOM 成本。在大多数稳压器中，复位功能与普通的电源正常功能之间存在三个主要区别：

  • 为释放复位添加了延迟。请参阅表 7-1。
  • 当此器件被禁用时，RESET 输出发出故障信号（将输出拉至接地）。
  • RESET 可在低至 1.2V 的输入电压下继续运行。低于此输入电压时，RESET 输出可能为高阻抗。
LM61480-Q1 LM61495-Q1 LM62460-Q1 RESET 静态电压阈值图 7-7 RESET 静态电压阈值
LM61480-Q1 LM61495-Q1 LM62460-Q1 RESET 时序图（不包括 OV 事件）图 7-8 RESET 时序图（不包括 OV 事件）
表 7-1 导致 RESET 发出故障信号（拉至低电平）的条件
故障条件启动故障条件结束（在此之后，必须经过 tRESET_ACT 才能释放复位输出）
FB 低于 VRESET_UV 的持续时间超过 tRESET_FILTERFB 高于 VRESET_UV + VRESET_HYST 的持续时间超过 tRESET_FILTER
FB 高于 VRESET_OV 的持续时间超过 tRESET_FILTERFB 低于 VRESET_OV – VRESET_HYST 的持续时间超过 tRESET_FILTER
结温超过 TSD_R结温降至 TSD_F(1) 以下
EN 低电平在 EN 变为高电平后经过 tEN(1)
VIN 下降到足够低，使得 VCC 降至低于 VCC_UVLO – VCC_UVLO_HYST。此值称为 VIN_OPERATE。VIN 上的电压足够高，使得 VCC 引脚超过 VCC_UVLO(1)
(1) 作为额外的运行检查，RESET 在软启动期间保持低电平。软启动定义为直到达到完整输出电压或者自启动以来经过 tSS2（以较小者为准）。即使满足此表中的所有其他条件并且已经过 tRESET_ACT，也是如此。软启动期间的锁定不需要经过 tRESET_ACT，即可释放 RESET。

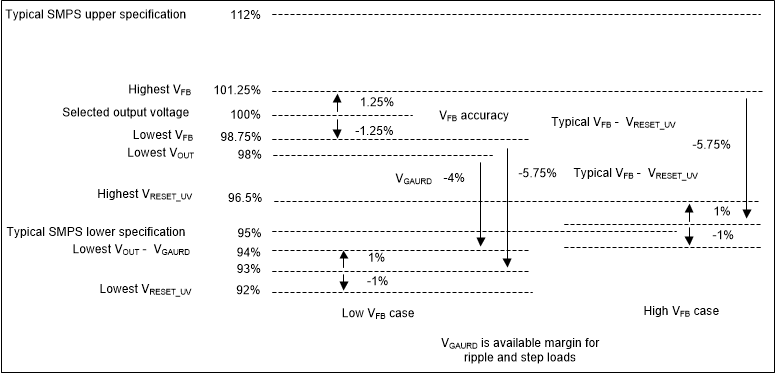

指定 RESET 功能的阈值电压是为了充分利用 LM6x4xx-Q1 内部反馈阈值在 RESET 电路中的可用性。这样，就可以同时指定所选输出电压的 96.5% 的最大阈值和实际工作点的 96%。最终结果是在扩大系统瞬态响应裕度的同时，实现了更准确的复位功能。请参阅图 7-9 中的输出电压误差堆叠比较。

除了在检测到过压时发出故障信号（FB 高于 VRESET_OV）之外，开关节点也会关断，并向 SW 施加大概 1mA 的小下拉电流。

LM61480-Q1 LM61495-Q1 LM62460-Q1 复位阈值电压堆叠图 7-9 复位阈值电压堆叠
