8.2.3 应用曲线

除非另有说明，否则以下条件适用：器件：LM61495-Q1，VIN = 13.5V，TA = 25°C。图 8-1 显示了表 8-4 中的电路及相应 BOM。

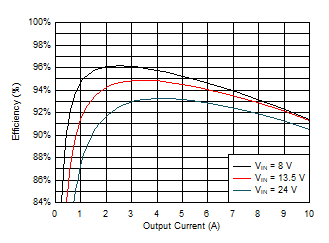

LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 5V FSW = 400kHz 自动模式
图 8-5 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 3.3V FSW = 400kHz 自动模式
图 8-7 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 5V FSW = 2.2MHz 自动模式
图 8-9 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 3.3V FSW = 2.2MHz 自动模式
图 8-11 效率

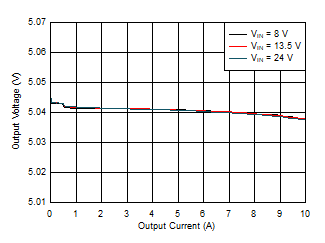

LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 5V FSW = 400kHz 自动模式
图 8-13 负载调整率和线性调整率

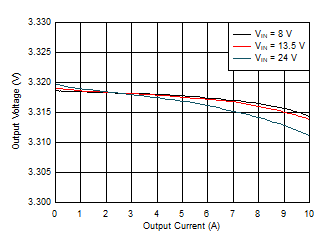

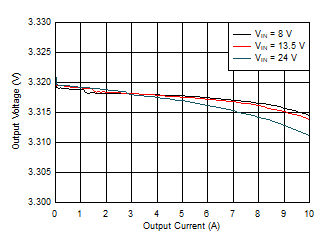

LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 3.3V FSW = 400kHz 自动模式
图 8-15 负载调整率和线性调整率
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 5V FSW = 2.2MHz 自动模式
图 8-17 负载调整率和线性调整率
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 3.3V FSW = 2.2MHz 自动模式
图 8-19 负载调整率和线性调整率

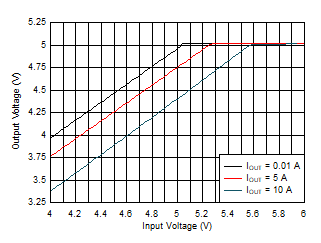

LM61480-Q1 LM61495-Q1 LM62460-Q1 压降
VOUT = 5V FSW = 400kHz 自动模式
图 8-21 压降
LM61480-Q1 LM61495-Q1 LM62460-Q1 压降
VOUT = 5V FSW = 2.2MHz 自动模式
图 8-23 压降

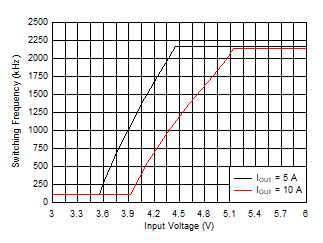

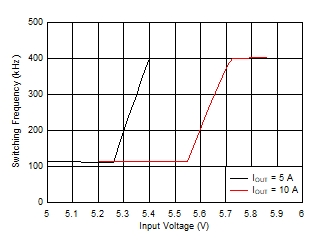

LM61480-Q1 LM61495-Q1 LM62460-Q1 频率压降
VOUT = 5V FSW = 400kHz 自动模式
图 8-25 频率压降
LM61480-Q1 LM61495-Q1 LM62460-Q1 频率压降
VOUT = 5V FSW = 2.2MHz 自动模式
图 8-27 频率压降

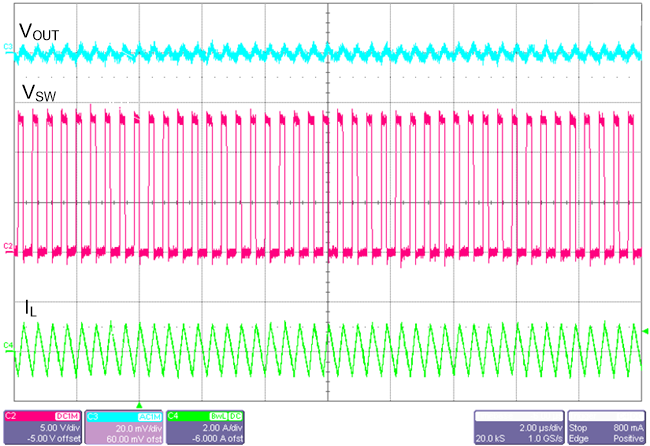

LM61480-Q1 LM61495-Q1 LM62460-Q1 开关波形和 VOUT 纹波
VOUT = 5V FSW = 2100kHz 自动模式
IOUT = 50mA VIN = 13.5V
图 8-29 开关波形和 VOUT 纹波

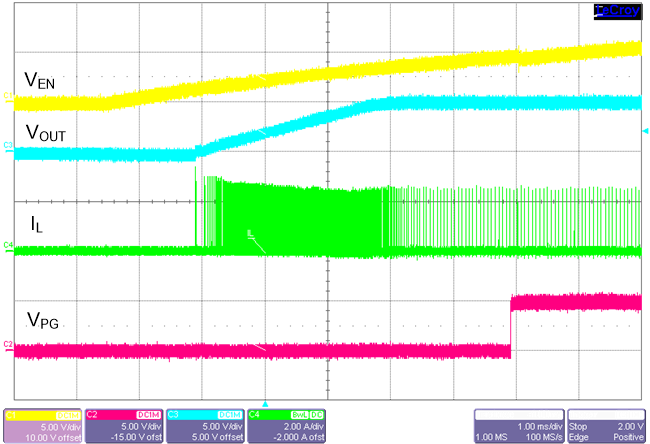

LM61480-Q1 LM61495-Q1 LM62460-Q1 在 50mA 负载下启动
VOUT = 5V FSW = 2100kHz 自动模式
IOUT = 50mA VIN = 13.5V
图 8-31 在 50mA 负载下启动
LM61480-Q1 LM61495-Q1 LM62460-Q1 在 3.25A 负载下启动
VOUT = 3.3V FSW = 2100kHz FPWM 模式
IOUT = 3.25A VIN = 13.5V
图 8-33 在 3.25A 负载下启动

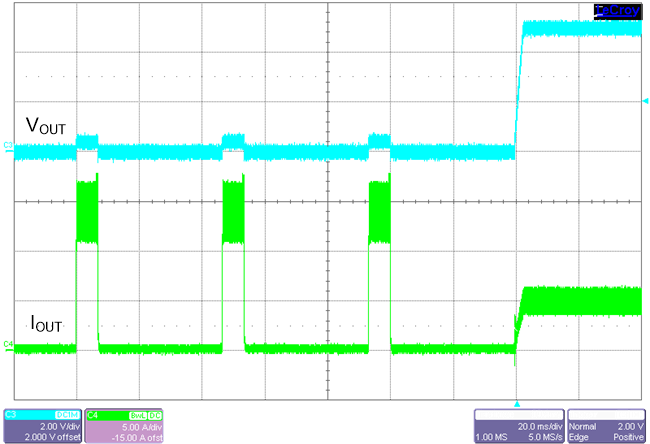

LM61480-Q1 LM61495-Q1 LM62460-Q1 短路恢复
VOUT = 5V FSW = 2100kHz FPWM 模式
IOUT = 短路到 5A VIN = 13.5V
图 8-35 短路恢复

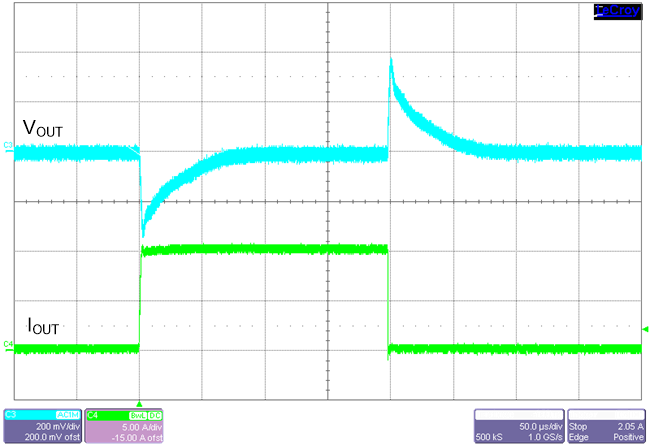

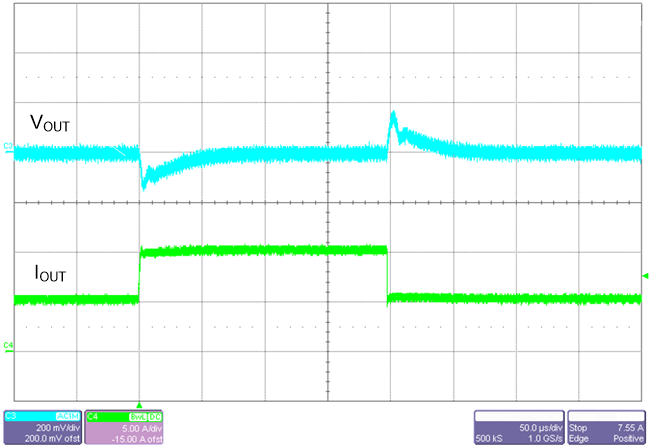

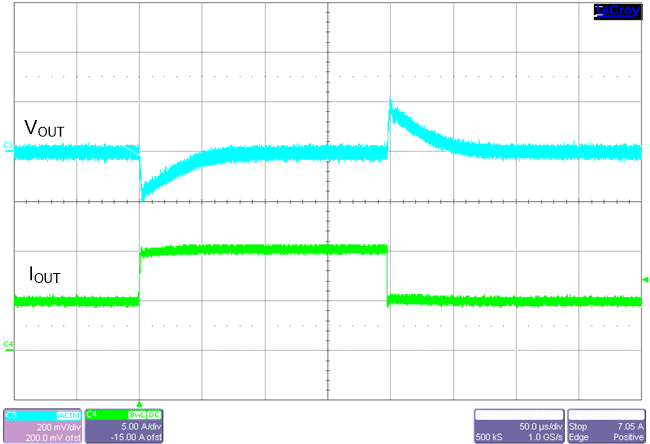

LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 400kHz 自动模式
IOUT = 10mA 至 10A 至 10mA VIN = 13.5V TR = TF = 1µs
图 8-37 负载瞬态

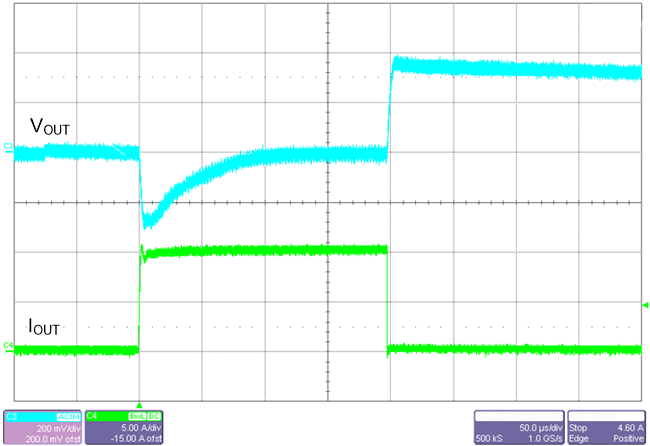

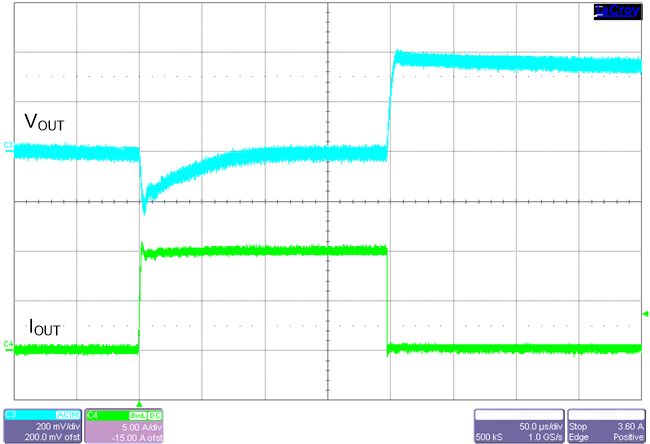

LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 400kHz 自动模式
IOUT = 2A 至 4A 至 2A VIN = 13.5V TR = TF = 1µs
图 8-39 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 3.3V FSW = 400kHz 自动模式
IOUT = 10mA 至 10A 至 10mA VIN = 13.5V TR = TF = 1µs
图 8-41 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 2200kHz FPWM 模式
IOUT = 10mA 至 10A 至 10mA VIN = 13.5V TR = TF = 1µs
图 8-43 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 2200kHz 自动模式
IOUT = 5A 至 10A 至 5A VIN = 13.5V TR = TF = 1µs
图 8-45 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 双锥水平与 CISPR25 5 类限值
VOUT = 5V FSW = 400kHz IOUT = 10A
测试频率：30MHz 至 300MHz
图 8-47 辐射 EMI 双锥水平与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 对数水平与 CISPR25 5 类限值
VOUT = 5V FSW = 400kHz IOUT = 10A
测试频率：300MHz 至 1GHz
图 8-49 辐射 EMI 对数水平与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 推荐的输入 EMI 滤波器





图 8-51 推荐的输入 EMI 滤波器

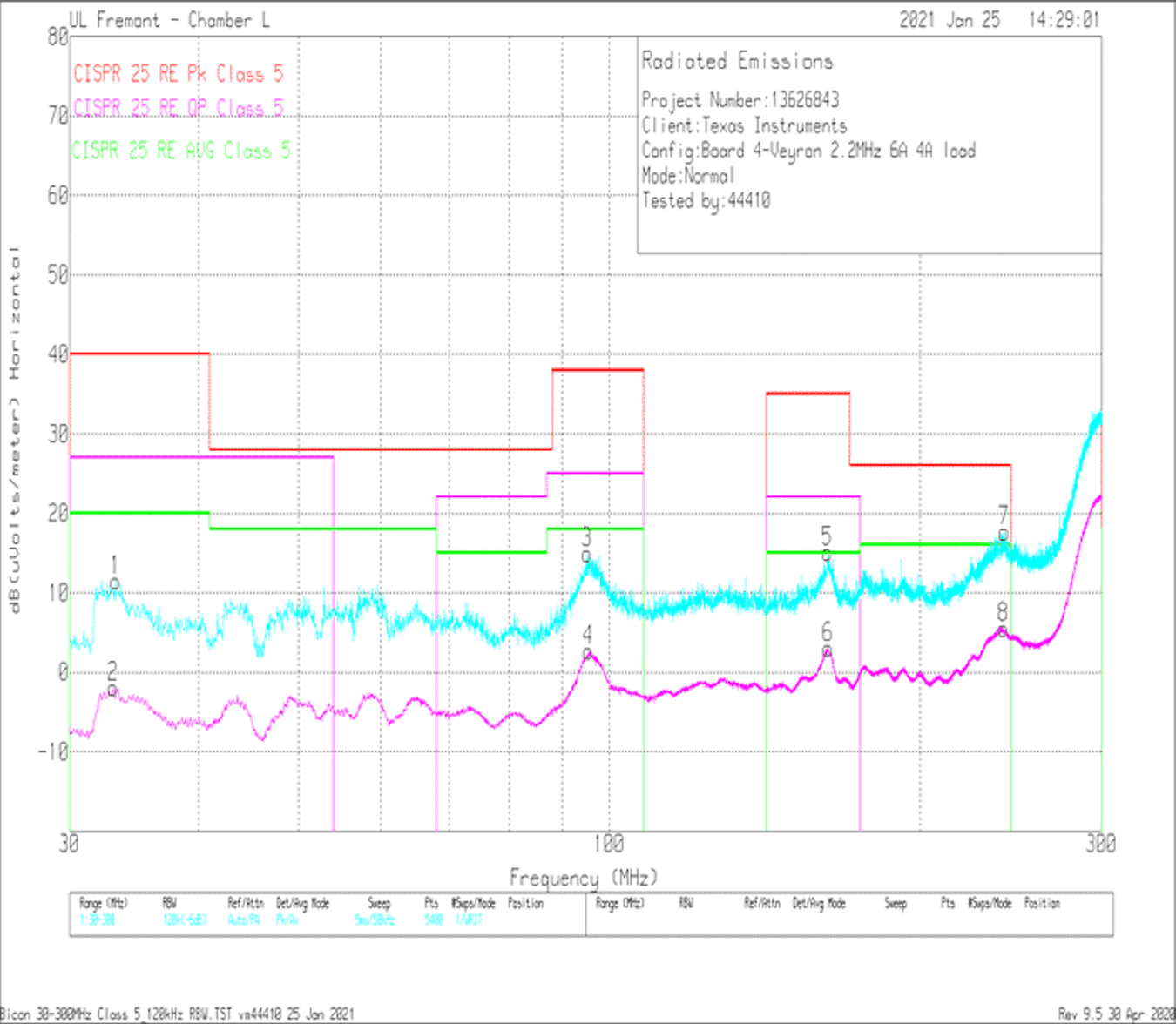

LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 双锥水平与 CISPR25 5 类限值
VOUT = 5V FSW = 2.2MHz IOUT = 4A
测试频率：30MHz 至 300MHz
图 8-53 辐射 EMI 双锥水平与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 对数水平与 CISPR25 5 类限值
VOUT = 5V FSW = 2.2MHz IOUT = 4A
测试频率：300MHz 至 1GHz
图 8-55 辐射 EMI 对数水平与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 推荐的输入 EMI 滤波器
图 8-57 推荐的输入 EMI 滤波器
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 5V FSW = 400kHz FPWM 模式
图 8-6 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 3.3V FSW = 400kHz FPWM 模式
图 8-8 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 5V FSW = 2.2MHz FPWM 模式
图 8-10 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 效率
VOUT = 3.3V FSW = 2.2MHz FPWM 模式
图 8-12 效率
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 5V FSW = 400kHz FPWM 模式
图 8-14 负载调整率和线性调整率
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 3.3V FSW = 400kHz FPWM 模式
图 8-16 负载调整率和线性调整率
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 5V FSW = 2.2MHz FPWM 模式
图 8-18 负载调整率和线性调整率
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载调整率和线性调整率
VOUT = 3.3V FSW = 2.2MHz FPWM 模式
图 8-20 负载调整率和线性调整率

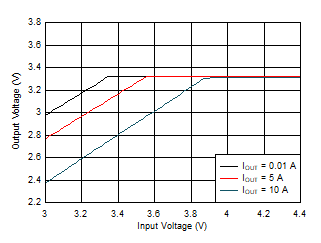

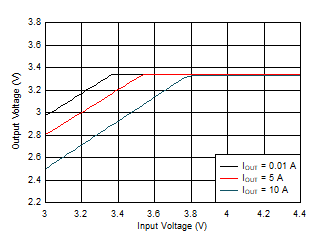

LM61480-Q1 LM61495-Q1 LM62460-Q1 压降
VOUT = 3.3V FSW = 400kHz 自动模式
图 8-22 压降
LM61480-Q1 LM61495-Q1 LM62460-Q1 压降
VOUT = 3.3V FSW = 2.2MHz 自动模式
图 8-24 压降
LM61480-Q1 LM61495-Q1 LM62460-Q1 频率压降
VOUT = 3.3V FSW = 400kHz 自动模式
图 8-26 频率压降
LM61480-Q1 LM61495-Q1 LM62460-Q1 频率压降
VOUT = 3.3V FSW = 2.2MHz 自动模式
图 8-28 频率压降
LM61480-Q1 LM61495-Q1 LM62460-Q1 开关波形和 VOUT 纹波
VOUT = 5V FSW = 2100kHz FPWM 模式
IOUT = 50mA VIN = 13.5V
图 8-30 开关波形和 VOUT 纹波
LM61480-Q1 LM61495-Q1 LM62460-Q1 在 50mA 负载下启动
VOUT = 5V FSW = 2100kHz FPWM 模式
IOUT = 50mA VIN = 13.5V
图 8-32 在 50mA 负载下启动

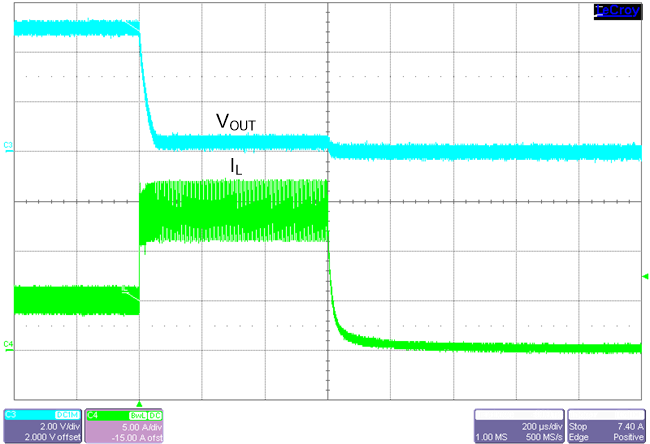

LM61480-Q1 LM61495-Q1 LM62460-Q1 短路保护
VOUT = 5V FSW = 2100kHz FPWM 模式
IOUT = 5A 到短路 VIN = 13.5V
图 8-34 短路保护
LM61480-Q1 LM61495-Q1 LM62460-Q1 从压降中恢复
VOUT = 5V FSW = 2100kHz FPWM 模式
IOUT = 4A VIN = 13.5V 至 4V 至 13.5V
图 8-36 从压降中恢复
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 400kHz FPWM 模式
IOUT = 10mA 至 10A 至 10mA VIN = 13.5V TR = TF = 1µs
图 8-38 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 400kHz 自动模式
IOUT = 5A 至 10A 至 5A VIN = 13.5V TR = TF = 1µs
图 8-40 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 3.3V FSW = 400kHz 自动模式
IOUT = 5A 至 10A 至 5A VIN = 13.5V TR = TF = 1µs
图 8-42 负载瞬态
LM61480-Q1 LM61495-Q1 LM62460-Q1 负载瞬态
VOUT = 5V FSW = 2200kHz 自动模式
IOUT = 2A 至 4A 至 2A VIN = 13.5V TR = TF = 1µs
图 8-44 负载瞬态

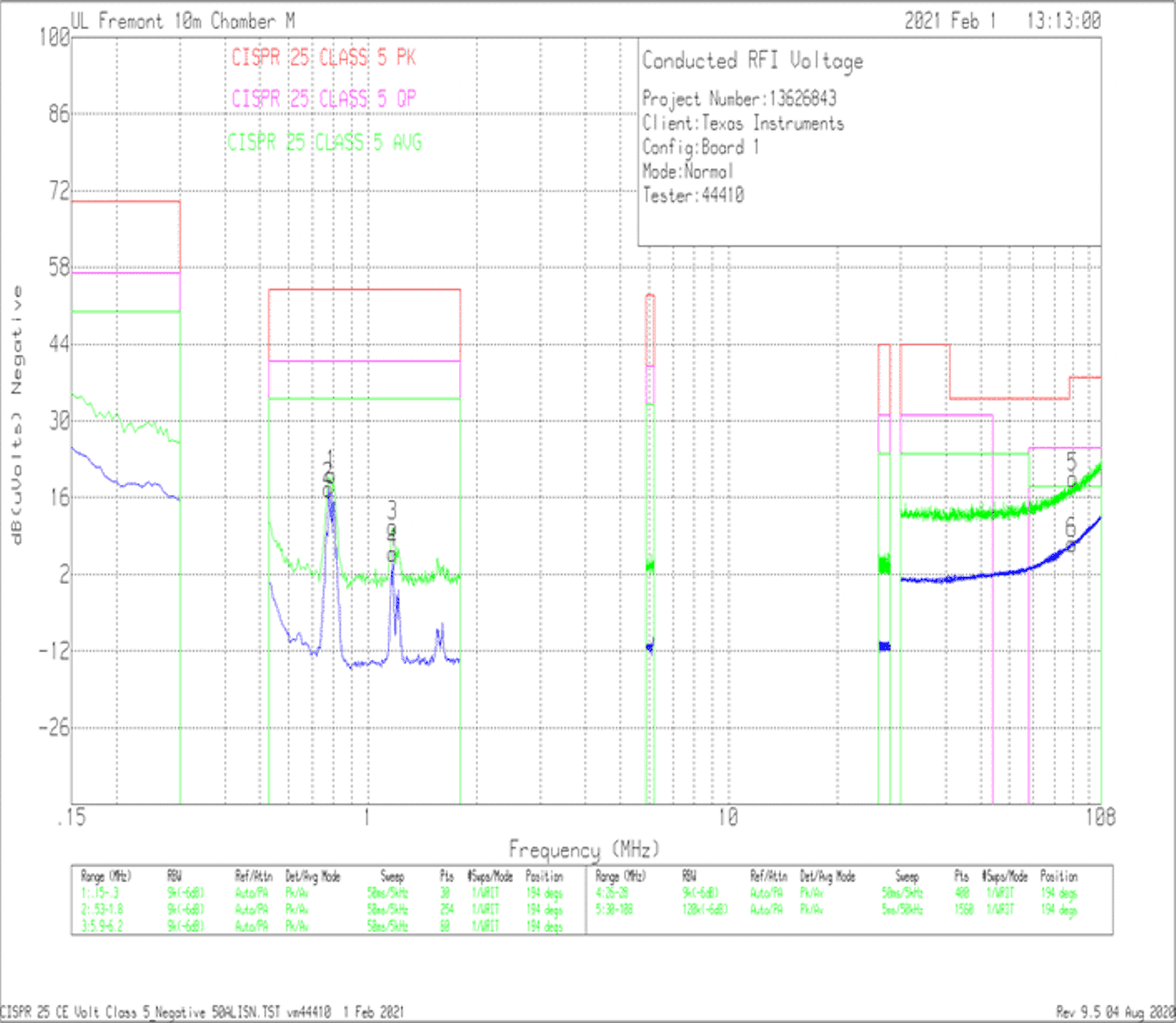

LM61480-Q1 LM61495-Q1 LM62460-Q1 传导 EMI 与 CISPR25 5 类限值（绿色：峰值信号，蓝色：平均信号）
VOUT = 5V FSW = 400kHz IOUT = 10A
测试频率：150kHz 至 30MHz
图 8-46 传导 EMI 与 CISPR25 5 类限值（绿色：峰值信号，蓝色：平均信号）
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 双锥垂直与 CISPR25 5 类限值
VOUT = 5V FSW = 400kHz IOUT = 10A
测试频率：30MHz 至 300MHz
图 8-48 辐射 EMI 双锥垂直与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 对数垂直与 CISPR25 5 类限值
VOUT = 5V FSW = 400kHz IOUT = 10A
测试频率：300MHz 至 1GHz
图 8-50 辐射 EMI 对数垂直与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 传导 EMI 与 CISPR25 5 类限值（绿色：峰值信号，蓝色：平均信号）
VOUT = 5V FSW = 2.2MHz IOUT = 4A
测试频率：150kHz 至 30MHz
图 8-52 传导 EMI 与 CISPR25 5 类限值（绿色：峰值信号，蓝色：平均信号）
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 双锥垂直与 CISPR25 5 类限值
VOUT = 5V FSW = 2.2MHz IOUT = 4A
测试频率：30MHz 至 300MHz
图 8-54 辐射 EMI 双锥垂直与 CISPR25 5 类限值
LM61480-Q1 LM61495-Q1 LM62460-Q1 辐射 EMI 对数垂直与 CISPR25 5 类限值
VOUT = 5V FSW = 2.2MHz IOUT = 4A
测试频率：300MHz 至 1GHz
图 8-56 辐射 EMI 对数垂直与 CISPR25 5 类限值
表 8-4 典型应用曲线的 BOM
VOUT 频率 RFBB COUT CIN + CHF L CFF
3.3V 400kHz 43.2kΩ 4 × 47µF + 100µF 电解电容器+ 2 × 2.2µF 4 × 10µF + 2 × 470nF + 100µF 电解 2.4µH (744325240) 22pF
3.3V 2200kHz 43.2kΩ 2 × 47µF + 100µF 电解电容器+ 2 × 2.2µF 2 × 10µF + 2 × 470nF + 100µF 电解 0.68µH (744373460068) 10pF
5V 400kHz 24.9kΩ 4 × 47µF + 100µF 电解电容器+ 2 × 2.2µF 4 × 10µF + 2 × 470nF + 100µF 电解 2.4µH (744325240) 22pF
5V 2200kHz 24.9kΩ 2 × 47µF + 100µF 电解电容器+ 2 × 2.2µF 2 × 10µF + 2 × 470nF + 100µF 电解 0.68µH (744373460068) 10pF
